| Номер в госреестре | 75344-19 |
| Наименование СИ | Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа |
| Обозначение типа СИ | Навигационно-криптографические модули НКМ-2.11 исп. АВ |
| Изготовитель | АО "Концерн "Автоматика", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение АВ» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Конструктивно блоки состоят из моноблочного корпуса с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

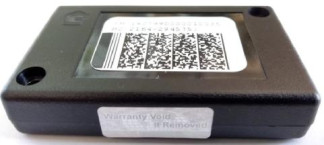

Общий вид блока с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Места пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
знака утверждения типа
Блоки работают под управлением специализированного программного обеспечения
Рисунок 2 - Места пломбировки от несанкционированного доступа (вариант пломбировки № 1)
(ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО программно-аппаратного шифровального (криптографического) средства блока СКЗИ тахографа «Навигационно-криптографического модуля «НКМ-2.11 исполнение АВ» |
| Номер версии (идентификационный номер ПО) | 2.11А и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±3 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч | ±2 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| * плановая составляющая | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 3,1 до 3,5 от 4,8 до 5,3 |
| Габаритные размеры, мм, не более: | |
| - длина | 57 |
| - ширина | 35 |
| - высота | 12 |
| Масса, кг, не более | 0,06 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +70 |
| - относительная влажность окружающего воздуха при | |
| температуре 20 °C, %, не более | 80 |
наносится на корпус блока в виде наклейки или лазерной гравировки. Комплектность средства измерений
Таблица 4 - Комплектность блока
| Наименование | Обозначение | Количество |
| 1 Программно-аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа | «Навигационнокриптографический модуль «НКМ-2.11 исполнение АВ» | 1 шт. |
| 2 Руководство по эксплуатации | НДПА.467756.001-01.01РЭ | 1 экз. (по отдельному заказу) |
| 3 Формуляр | НДПА.467756.001-01.01ФО | 1 экз. |
| 4 Методика поверки | 842-19-09МП | 1 экз. (по отдельному заказу) |
осуществляется по документу 842-19-09МП «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение АВ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 апреля 2019 г.
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- источник первичного точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма и (или) делается запись в формуляре, заверенная подписью поверителя и знаком поверки.
приведены в эксплуатационном документе.
НДПА.467756.001-01.01ТУ Программно-аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа «Навигационно-криптографический модуль «НКМ-2.11 исполнение АВ». Технические условия
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Приказ Минтранса РФ от 20.02.2017 №55 «О внесении изменений в приказ Министерства транспорта Российской Федерации от 13 февраля 2013 г. №36 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства»
