| Номер в госреестре | 75186-19 |
| Наименование СИ | Комплексы фазометрические |
| Обозначение типа СИ | ФМК-301 М |
| Изготовитель | ООО "АФС 52" |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фазометрические ФМК-301 М (далее по тексту ФМК) предназначены для измерений перемещения отражающей поверхности (в радиопрозрачной среде).
Принцип действия ФМК основан на эффекте Доплера, т.е. сравнении фаз генерируемого прибором опорного электромагнитного колебания излучаемого антенной и отраженного от движущейся поверхности зондирующего сигнала принятого той же антенной. Изменение расстояния между антенной и объектом приводит к пропорциональному изменению этой разности фаз.
Конструктивно ФМК состоит из следующих блоков: блока приемно-передающего устройства (ПНУ ФМК); блока питания ППУ ФМК (БП); волноведущей системы с облучателем (рассчитанным на заданный интервал расстояний от облучателя до отражающей поверхности исследуемого объекта); креплением облучателя; кабеля для подключения блока ППУ ФМК к локальной сети; кабелей питания.

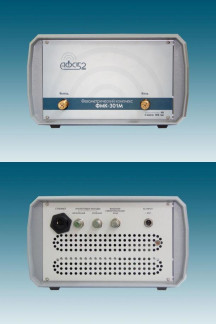

Внешний вид ФМК представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема расположения мест пломбировки (вид сбоку ППУ ФМК)
ФМК имеет программное обеспечение (ПО), имеющее структуру без разделения на метрологически значимую и метрологически незначимую части. Модификация, переустановка встроенного ПО в процессе эксплуатации не предусмотрена. Неисправность ПО устраняется изготовителем.
ПО ФМК обеспечивает: вычисление измеряемого перемещения, управление режимами работы ФМК, отображение текущего состояния ФМК, вывод результатов измерения в графической и табличной формах, сохранение результатов измерения.
Уровень зашиты ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014, идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Рабочая программа «test mode.exe» | Рабочая программа «move mode.exe» |
| Идентификационный номер программного обеспечения | «ТУ 2291-051-90350755-2018 ПО» | «ТУ 2291-051-90350755-2018 ПО» |
| Номер версии | 2.0 | 2.1 |
| Цифровой идентификатор ПО (рассчитан программой типа CRC32) | F7BACECF | 986FDA1F |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещения отражающей поверхности, мм | от 0,01 до 100 включ. |
| Пределы допускаемой абсолютной погрешности измерений перемещения отражающей поверхности, мм | ±0,015 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Интервал расстояний от облучателя зондирующего устройства до отражающей поверхности (в воздушной среде), мм - для волноведущей системы ВВС-2-НО(ПК)-ЗГ-К16 - для волноведущей системы ВВС-2-НО(ПК)-ЗГ-К35 | от 10 до 300 включ. от 300 до 600 включ. |
| Наименование характеристики | Значение |
| Габаритные размеры ППУ ФМК, мм, не более длина ширина высота | 500 250 150 |
| Масса блока ППУ ФМК, кг, не более | 6 |
| Потребляемая мощность ФМК при питании от однофазной сети напряжением (230 ± 23) В, Вт, не более | 100 |
| Условия эксплуатации ФМК, за исключением волноведущей системы с облучателем: | |
| о/~' - температура окружающего воздуха, С - относительная влажность, % - атмосферное давление, кПа | от 15 до 35 от 50 до 80 от 84 до 106,7 |
| Условия эксплуатации волноведущей системы с облучателем: | |
| о/~' - температура окружающего воздуха, С - относительная влажность, % - атмосферное давление, кПа | от минус 25 до 35 от 50 до 80 от 84 до 106,7 |
наносится на заглавные листы руководства по эксплуатации ТУ 2291-051-90350755-2018 РЭ1 и паспорта ТУ 2291-051-90350755-2018 ПС типографским способом.
Таблица 4 - Комплектность ФМК
| Наименование | Обозначение | Кол-во |
| ФМК: - блок ППУ - блок питания ППУ - кабель для подключения ФМК к локальной сети - комплект кабелей питания - комплект волноведущей системы ВВС-2-НО (ПГ)-3Г (с коническим облучателем диаметром 16 мм (К16) или с коническим облучателем диаметром 35 мм (К35)) - изделие программное ПО ФМК | ТУ 2291-051-90350755-2018 ТУ 2291-051-90350755-2018 б/н б/н ТУ 2291 - 047 - 90350755 - 2017 ТУ 2291-001-90350755-2011 ТУ 2291-047-90350755-2015 ТУ 2291-051-90350755-2018 ПО | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| Руководство по эксплуатации | ТУ 2291-051-90350755-2018 РЭ | 1 шт. |
| Методика поверки | ТУ 2291-051-90350755-2018 РЭ1 | 1 шт. |
| Паспорт | ТУ 2291-051-90350755-2018 ПС | 1 шт. |
осуществляется по документу ТУ 2291-051-90350755-2018 РЭ1 «Комплекс фазометрический ФМК-301 М. Руководство по эксплуатации. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 01.11.2018 г.
Основные средства поверки:
- частотомер электронно-счётный Ч3-85/4, Рег. № 56478-14;
- осциллограф цифровой АСК-2203, Рег. № 41498-09;
- прибор универсальный для измерений длины Precimar ULM 600, рег. № 37804-08. Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
ТУ 2291-051-90350755-2018 ТУ Технические условия
