| Номер в госреестре | 75009-19 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | VPRT (F) |
| Изготовитель | "VALCOM CO., LTD.", Япония |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления VPRT (далее - датчики) предназначены для измерений избыточного давления газов, паров и жидкостей. Датчик применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
Принцип действия датчика основан на использовании зависимости упругой деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется измерительная мембрана, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на электронную плату для преобразования в унифицированный электрический выходной сигнал напряжения постоянного тока.
Конструктивно датчик выполнен в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата.

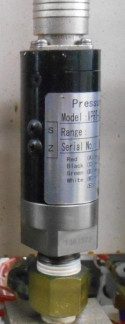

Общий вид датчика давления VPRT (F) приведен на рисунке 1. Пломбирование датчика не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики датчиков приведены в таблицах 1-2.
Таблица 1 - Основные метрологические характеристики датчиков
| Наименование характеристики | Величина |
| Нижний предел измерений, МПа | 0 |
| Верхний предел измерений: - избыточного давления, МПа | 0,5 |
| Предельные допустимые перегрузки, МПа | 1,25 |
| Пределы допускаемой приведенной погрешности к верхнему пределу измерений, % | ±0,3 |
| Вариация выходного сигнала, не более, % | ±0,3 |
| Диапазон выходного сигнала напряжения постоянного тока, В | от 0 до 10 |
Таблица 2 - Основные технические характеристики датчиков
| Наименование характеристики | Величина |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре окружающего воздуха без конденсации влаги, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106,7 |
| Напряжение питания постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 6 |
| Степень защиты от воздействий окружающей среды | IP 56 |
| Габаритные размеры, мм, не более | 30x107 |
| Резьба для присоединения к источнику давления: | R3/8 |
| Масса, кг, не более | 0,2 |
| Средний срок службы, менее, лет, не менее | 10 |
наносится на корпус датчика наклейкой, на эксплуатационную документацию - типографским способом.
Комплектность датчиков приведена в таблице 3.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик давления VPRT (F) | - | 1 шт. |
| Методика поверки | МП-0138/10-2019 | 1 экз. |
| Паспорт | VPRT.001HC | 1 экз. |
| Руководство по эксплуатации | VPRT.00.002^ | 1 экз. |
осуществляется по документу МП-138/10-2019 «Датчики давления VPRT (F). Методика поверки», утвержденному «30» октября 2019 г. ООО «ПРОММАШ ТЕСТ»
Основные средства поверки:
- Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (рег. № 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP) Техническая документация изготовителя VALCOM CO., LTD., Япония
