| Номер в госреестре | 74921-19 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | Viatran |
| Изготовитель | Компания "Viatran", США |
| Год регистрации | 2019 |
| Срок свидетельства | 29.04.2029 |
| МПИ (интервал между поверками) | 5 лет; 4 года - для преобразователей с пределами допуск. привед. осн. погрешности ±0,1 % |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные Viatran (далее по тексту - преобразователи) предназначены для измерений и преобразований избыточного, абсолютного и разности давлений жидкостей и газов, а также разрежения газов в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Измеряемое давление воздействует на мембрану чувствительного элемента, на которую нанесен пьезоэлектрический элемент. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивного элемента, которое в электронном модуле усиливается и преобразуется в унифицированный аналоговый выходной сигнал.
Преобразователи выпускаются в 35 модификациях, отличающихся верхними и нижними пределами измерений, погрешностью измерений, максимально допускаемым давлением, массой, габаритами и исполнением - общепромышленным или взрывозащищенным.
Преобразователи модификаций 509, 709, 510, 511, 520, 521, 522, 970, 570, 770, 870, 571, 548, 748, LP748, 848, 555, 550, 551, 948 с обозначением на корпусе преобразователя «Ех» изготавливаются во взрывозащищенном исполнении «искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.
Пломбировка корпуса преобразователя не предусмотрена.

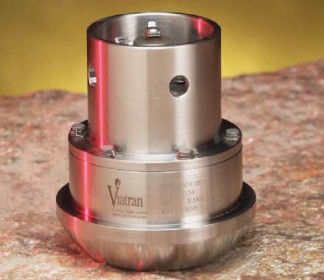

Общий вид преобразователей приведен на рисунках 1-13.
Рисунок 7 - Общий вид преобразователей давления измерительных Viatran модификаций 374; 574
Рисунок 8 - Общий вид преобразователей давления измерительных Viatran модификаций 550; 551; 555
Рисунок 11 - Общий вид преобразователей Рисунок 12 - Общий вид преобразователей давления измерительных Viatran давления измерительных Viatran
модификаций 247; 347 модификации 386
Рисунок 13 - Общий вид преобразователей давления измерительных Viatran модификаций 422; 423
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей модификаций 509; 709; 510; 520
| Наименование характеристики | Значение | ||
| 509 | 709 | 510; 520 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 34 до 137 | ||
| Нижние пределы измерений (НПИ) давления, МПа | 0 | ||
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,35 ±0,5 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | |
Таблица 2 - Основные технические характеристики преобразователей модификаций 509; 709; 510;520_
| Наименование характеристики | Значение | ||
| 509 | 709 | 510;520 | |
| Предельное допускаемое давление, МПа | 1,2-ВПИ (но не более 150 МПа) | ||
| Выходной сигнал В мА | от 4 до 20 | от 0 до 5 | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9 до 30 от 10,5 до 28(1) | от 9 до 30 | от 9 до 32 от 10,5 до 28(1) |
| Потребляемая мощность, В • А, не более | 0,2 | ||
| Г абаритные размеры, мм, не более - высота - диаметр | 100 94 | ||
| Масса, кг, не более | 3,5 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +120 от -40 до +120 от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga) от -20 до +40 (для 0ExiaIICT5Ga) 95 от 84 до 106,7 | ||
| Средняя наработка на отказ, ч | 120000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты(2) | 0ExiaIICT4Ga, 0ExiaIICT5Ga | ||
| (1) Для модификаций с взрывозащитой (2) Опция. Модификация с взрывозащитой дополняется обозначением «Ех». | |||
| Наименование характеристики | Значение | ||
| 511 | 521 | 522 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 34 до 137 | от 34 до 172 | от 34 до 103 |
| Нижние пределы измерений (НИИ) давления, МПа | 0 | ||
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,25 ±0,5 | ||
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВИИ | ±0,2 | ||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кИа | от +15 до +25 от 30 до 80 от 84 до 106,7 | ||
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | |||
Таблица 4 - Основные технические характеристики преобразователей модификаций 511, 521,
522
| Наименование характеристики | Значение | ||
| 511 | 521 | 522 | |
| Предельное допускаемое давление, МПа | 1,2-ВПИ (но не более 150 МПа) | 1,2-ВПИ (но не более 200 МПа) | 1,2-ВПИ |
| Выходной сигнал мА | от 4 до 20 | ||
| Напряжение питания постоянного тока, В | от 9 до 28 от 10,5 до 28(1) | от 9 до 28 | |
| Потребляемая мощность, В • А, не более | 0,2 | ||
| Г абаритные размеры, мм, не более - высота - диаметр | 100 94 | 115 77 | |
| Масса, кг, не более | 3 | 3 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +85 от -40 до +40 (только для 0ExiaIICT5Ga) 95 от 84 до 106,7 | от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga) от -20 до +40 (для 0ExiaIICT5Ga) от -20 до +85 (для 2ExnAIICT4GcX) 95 от 84 до 106,7 | |
| Средняя наработка на отказ, ч | 120000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты(2) | 0ExiaIICT4Ga, 0ExiaIICT5Ga, 2ExnAIICT4GcX | 0ExiaIICT4Ga, 0ExiaIICT5Ga | |
| (1) Для модификаций с взрывозащитой. (2) Опция. Модификация с взрывозащитой дополняется обозначением «Ех». | |||
| Наименование характеристики | Значение |
| 548 748 LP748 848 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,02 до 35 |
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа | от 0,1 до 3,5 |
| Нижние пределы измерений (НПИ), МПа | -0,1; 0 |
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,25 ±0,35 ±0,5 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | |
Таблица 6 - Основные технические характеристики преобразователей модификаций 548; 748; LP748; 848
| Наименование характеристики | Значение | |||
| 548 | 748 | LP748 | 848 | |
| Предельное допускаемое давление, МПа | 1,2] | ВПИ | ||
| Выходной сигнал мВ/В В мА | от 4 до 20 | от 0 до 5 | от 1 до 5 | 10(1) |
| Напряжение питания постоянного тока, В | от 9 до 30 | от 9 до 30 | от 7 до 30 | 15 |
| Потребляемая мощность, В • А, не более | 0,2 | |||
| Г абаритные размеры, мм, не более - высота - диаметр | 120 40 | |||
| Масса, кг, не более | 1 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga, 2ExdIICT6GbX) от -20 до +40 (для 0ExiaIICT5Ga, 1ExdIICT6GbX) 95 от 84 до 106,7 | |||
| Средняя наработка на отказ, ч | 120000 | |||
| Средний срок службы, лет | 10 | |||
| Маркировка взрывозащиты(2) | 0ExiaIICT4Ga, 0ExiaIICT5Ga; 1ExdIICT6GbX; 2ExdIICT6GbX | |||
| (1) При давлении до 0,069 МПа выходной сигнал 5 мВ/В (2) Опция. Модификация с взрывозащитой дополняется обозначением «Ех». | ||||
| Наименование характеристики | Значение | ||
| 570 | 770 | 870 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,6 до 250(2) | ||
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа | от 0,6 до 250(2) | ||
| Нижние пределы измерений (НПИ), МПа | 0 | ||
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,2 ±0,25 ±0,5 | ||
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 | ||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | ||
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) По заказу преобразователь может быть выполнен с верхним пределом показаний до 690 МПа, в диапазоне свыше 250 МПа погрешность не нормируется. | |||
Таблица 8 - Основные технические характеристики преобразователей модификаций 570; 770; 870
| Наименование характеристики | Значение | ||
| 570 | 770 | 870 | |
| Предельное допускаемое давление, МПа | 1,2-ВЕ | И (но не более 250 МПа) | |
| Выходной сигнал | |||
| мВ/В | - | 2 | |
| В | - | от 0 до 5 | - |
| В | - | от 0 до 10 | - |
| мА | от 4 до 20 | - | - |
| Напряжение питания постоянного тока, В | от 12 до 36 | 10 | |
| Потребляемая мощность, В • А, не более | 0,2 | ||
| Г абаритные размеры, мм, не более | |||
| - высота | 150 | ||
| - диаметр | 40 | ||
| Масса, кг, не более | 1 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -40 до +100 от -20 до +80 (для 0ExiaIICT4Ga; 2ExnAIICT4GcX) от -20 до +40 (для 0ExiaIICT5Ga; 1ExdIICT6GbX) | ||
| - относительная влажность, %, не более | 95 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
| Средняя наработка на отказ, ч | 120000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты(1) | 0ExiaIICT4GaX; 0ExiaIICT5GaX; 1ExdIICT6GbX; 2ExnAIICT4GcX | ||
| (1) Опция. Модификация с взрывозащитой дополняется обозначением «Вх». | |||
| Наименование характеристики | Значение | |
| 970 | 948 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,6 до 250(2) | от 0,02 до 34 |
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа | от 0,6 до 250(2) | от 0,02 до 34 |
| Нижние пределы измерений (НПИ), МПа | 0 | |
| ±0,1 | ||
| Пределы допускаемой приведенной | ±0,2 | |
| основной погрешности, % от диапазона | ±0,25 | |
| измерений (ДИ) (1) | ±0,35 | |
| ±0,5 | ||
| Пределы дополнительной погрешности, | ||
| вызванной изменением температуры | ±0 2 | |
| окружающей среды на каждые 10 °С, % | 5-“ | |
| от ВПИ | ||
| Нормальные условия измерений: | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | ||
| (2) По заказу преобразователь может быть выполнен с верхним пределом показаний до 690 МПа, | ||
| в диапазоне свыше 250 МПа погрешность не нормируется. | ||
Таблица 10 - Основные технические характеристики преобразователей модификаций 970; 948
| Наименование характеристики | Значение | |
| 970 | 948 | |
| Предельное допускаемое давление, МПа | 1,2-ВПИ (но не более 250 МПа) | |
| Выходной сигнал мА | от 4 до 20(1) | |
| Напряжение питания постоянного тока, В | от 11,5 до 30 | |
| Потребляемая мощность, В • А, не более | 0,2 | |
| Г абаритные размеры, мм, не более - высота - диаметр | 180 40 | 200 40 |
| Масса, кг, не более | 1 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga); от -20 до +40 (для 0ExiaIICT5Ga; 1ExdIICT6Gb) 95 от 84 до 106,7 | от -40 до +85 от -20 до +40 (для 1ExdIICT6GbX) 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч | 120000 | |
| Средний срок службы, лет | 10 | |
| Маркировка взрывозащиты(2) | 0ExiaIICT4Ga; 0ExiaIICT5Ga; 1ExdIICT6Gb | 1ExdIICT6GbX |
| (1) По заказу преобразователь дополнительно может быть оснащен HART протоколом (2) Опция. Модификация с взрывозащитой дополняется обозначением «Вх». | ||
| Наименование характеристики | Значение | |
| 574 | 374 | |
| Верхние пределы измерений (ВПИ) разности давлений, МПа | от 0,001 до 0,7 | |
| Нижние пределы измерений (НИИ), МПа | 0 | |
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,3 ±0,5 | |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | ||
Таблица 12 - Основные технические характеристики преобразователей модификаций 574; 374
| Наименование характеристики | Значение | |
| 574 | 374 | |
| Предельное допускаемое статическое давление, МПа | 6,9 | 20 |
| Выходной сигнал мА | от 4 до 20 | |
| Напряжение питания постоянного тока, В | от 8,5 до 40 | от 10 до 42 |
| Потребляемая мощность, В • А, не более | 0,2 | |
| Г абаритные размеры, мм, не более - высота - длина - ширина | 245 80 77 | 160 80 80 |
| Масса, кг, не более | 3,5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -23 до +87 95 от 84 до 106,7 | от -17 до +93 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч | 120000 | |
| Средний срок службы, лет | 10 | |
| Маркировка взрывозащиты | - | |
| Наименование характеристики | Значение | ||
| 550; 551 | 555 | 571 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,35 до 6,9 | от 0,35 до 3,5 | от 0,3 до 250(2) |
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа | от 0,35 до 6,9 | - | - |
| Нижние пределы измерений (НПИ), МПа | -0,1; 0 | ||
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,5 | ±0,1 ±0,25 ±0,5 | |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 | ||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | ||
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) По заказу преобразователь может быть выполнен с верхним пределом показаний до 690 МПа, в диапазоне свыше 250 МПа погрешность не нормируется. | |||
| Таблица 14 - Основные технические характеристики преобразователей модификаций 550; 551; 555; 571 | |||
| Наименование характеристики | Значение | ||
| 550; 551 | 555 | 571 | |
| Предельное допускаемое давление, МПа | 1,2-ВПИ (но не более 250 МПа) | ||
| Выходной сигнал мА | от 4 до 20 | ||
| Напряжение питания постоянного тока, В | от 12 до 40 | от 12 до 30 | от 12 до 30 |
| Потребляемая мощность, В • А, не более | 0,2 | ||
| Г абаритные размеры, мм, не более - высота - диаметр | 160 45 | 320 65 | 190 40 |
| Масса, кг, не более | 1 | 2 | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga); от -20 до +40 (для 0ExiaIICT5Ga) 95 от 84 до 106,7 | от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga); от -20 до +40 (для 0ExiaIICT5Ga) 95 от 84 до 106,7 | от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga; 2ExnMCT4Gc); от -20 до +40 (для 0ExiaIICT5Ga; 1ExdIICT6Gb) 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч | 120000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты(1) | 0ExiaIICT4Ga; 0ExiaIICT5Ga | 0ExiaIICT4Ga; 0ExiaIICT5Ga; 0ExiaIICT5Ga; 1ExdIICT6Gb | |
(1) Опция. Модификация с взрывозащитой дополняется обозначением «Eх»
| Наименование характеристики | Значение | |
| 590; 591 | 592 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,01 до 2,5 | |
| Нижние пределы измерений (НПИ), МПа | 0 | |
| Пределы допускаемой приведенной | ±0,1 | |
| основной погрешности, % от диапазона | ±0,35 | |
| измерений (ДИ) (1) | ±0,5 | |
| Пределы дополнительной погрешности, | ||
| вызванной изменением температуры | ±0 2 | |
| окружающей среды на каждые 10 °С, % | 5-“ | |
| от ВПИ | ||
| Нормальные условия измерений: | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | ||
Таблица 16 - Основные технические характеристики преобразователей модификаций 590; 591;
592
| Наименование характеристики | Значение | |
| 590;591 | 592 | |
| Предельное допускаемое давление, МПа | 1,2ВПИ | |
| Выходной сигнал | ||
| мА | от 4 до 20 | |
| Напряжение питания постоянного тока, В | от 8 до 32 | |
| Потребляемая мощность, В • А, не более | 0,2 | |
| Г абаритные размеры, мм, не более | ||
| - высота | 190 | 210 |
| - диаметр | 36 | 36 |
| Масса, кг, не более | 1 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -20 до +70 | от 0 до +50 |
| - относительная влажность, %, не более | 95 | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 120000 | |
| Средний срок службы, лет | 10 | |
| Маркировка взрывозащиты | - | |
| Наименование характеристики | Значение | ||
| 593 | 595 | 596 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,004 до 1,0 | от 0,007 до 1,0 | |
| Нижние пределы измерений (НПИ), МПа | 0 | ||
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,25 ±0,35 ±0,5 | ±0,1 ±0,5 | |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 | ||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | ||
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | |||
Таблица 18 - Основные технические характеристики преобразователей модификаций 593; 595;
596
| Наименование характеристики | Значение | ||
| 593 | 595 | 596 | |
| Предельное допускаемое давление, МПа | 1,2-ВПИ | ||
| Выходной сигнал | |||
| мА | от 4 до 20 | ||
| Напряжение питания постоянного тока, В | от 9 до 32 | от 10 до 32 | от 12 до 36 |
| Потребляемая мощность, В • А, не более | 0,2 | ||
| Г абаритные размеры, мм, не более | |||
| - высота | 180 | 230 | |
| - диаметр | 40 | 40 | |
| Масса, кг, не более | 1 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -25 до +125 | от -10 до +50 | от -25 до +85 |
| - относительная влажность, %, не более | 95 | 95 | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 120000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты | - | ||
| Наименование характеристики | Значение | |
| 245 | 345 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 50 до 250(2) | |
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа | от 50 до 250(2) | |
| Нижние пределы измерений (НПИ), МПа | 0 | |
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,1 ±0,2 ±0,5 | |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) По заказу преобразователь может быть выполнен с верхним пределом показаний до 690 МПа, в диапазоне свыше 250 МПа погрешность не нормируется. | ||
Таблица 20 - Основные технические характеристики преобразователей модификаций 245; 345
| Наименование характеристики | Значение | |
| 245 | 345 | |
| Предельное допускаемое давление, МПа | 1,2-ВПИ (но не более 250 МПа) | |
| Выходной сигнал | ||
| В | от 0 до 5(1) | - |
| мА | - | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9,5 до 40 | |
| Потребляемая мощность, В • А, не более | 0,2 | |
| Г абаритные размеры, мм, не более | ||
| - высота | 130 | |
| - диаметр | 40 | |
| Масса, кг, не более | 1 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -40 до +85 | |
| - относительная влажность, %, не более | 95 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средняя наработка на отказ, ч | 120000 | |
| Средний срок службы, лет | 10 | |
| Маркировка взрывозащиты | ||
| (1) Опционально выходной сигнал может быть от 0 до 10 В. | ||
| Наименование характеристики | Значение | |
| 247 347 | 386 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,02 до 138 | от 0,6 до 69 |
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа | от 0,02 до 1,3 | - |
| Нижние пределы измерений (НПИ), МПа | -0,1; 0 | |
| Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) | ±0,35; ±0,8 | ±0,5 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ | ±0,2 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | ||
Таблица 22 - Основные технические характеристики преобразователей модификаций 247; 347;
386
| Наименование характеристики | Значение | ||
| 247 | 347 | 386 | |
| Предельное допускаемое давление, МПа | 1,2ВПИ | ||
| Выходной сигнал | |||
| В | от 0 до 5 | - | - |
| мА | - | от 4 до 20 | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9 до 30 | от 9 до 30 | от 8 до 28 |
| Потребляемая мощность, В • А, не более | 0,2 | ||
| Г абаритные размеры, мм, не более | |||
| - высота | 85 | 120 | |
| - диаметр | 40 | 30 | |
| Масса, кг, не более | 1 | 1 | |
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -29 до +85 | от -40 до +85 | |
| - относительная влажность, %, не более | 95 | 95 | |
| - атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 | |
| Средняя наработка на отказ, ч | 120000 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты | - | ||
| Наименование характеристики | Значение | |
| 422 | 423 | |
| Верхние пределы измерений (ВПИ) избыточного давления, МПа | от 0,02 до 35 | |
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа | от 0,02 до 1,4 | |
| Нижние пределы измерений (НПИ), МПа | -0,1; 0 | |
| Пределы допускаемой приведенной | ±0,1 | |
| основной погрешности, % от диапазона | ±0,2 | |
| измерений (ДИ) (1) | ±0,5 | |
| Пределы дополнительной погрешности, | ||
| вызванной изменением температуры | ±0 2 | |
| окружающей среды на каждые 10 °С, % | ^ 5-“ | |
| от ВПИ | ||
| Нормальные условия измерений: | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| (1) Конкретное значение погрешности указывается в паспорте на преобразователь. | ||
Таблица 24 - Основные технические характеристики преобразователей модификаций 422; 423
| Наименование характеристики | Значение | |
| 422 | 423 | |
| Предельное допускаемое давление, МПа | 1,2ВПИ | |
| Выходной сигнал | ||
| В | от 0 до 5(1) | - |
| мА | - | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9 до 30 | от 8 до 28 |
| Потребляемая мощность, В • А, не более | 0,2 | |
| Г абаритные размеры, мм, не более | ||
| - высота | 125 | |
| - диаметр | 40 | |
| Масса, кг, не более | 0,3 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -40 до +85 | |
| - относительная влажность, %, не более | 95 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средняя наработка на отказ, ч | 120000 | |
| Средний срок службы, лет | 10 | |
| Маркировка взрывозащиты | - | |
наносится на корпус преобразователя методом наклейки или иным методом, на титульный лист паспорта типографским способом.
Таблица 25 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь | согласно заказу | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 231-0061-2019 | 1 экз. |
осуществляется по документу МП 231-0061-2019 «ГСИ. Преобразователи давления измерительные Viatran. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 февраля 2019 г.
Основные средства поверки:
Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16). Барометры образцовые переносные БОП-1М (регистрационный номер 26469-17). Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер 22307-09). Калибраторы давления портативные Метран 502-ПКД-10П (регистрационный номер 26014-08).
Задатчики давления Воздух-1600, Воздух-4000 (регистрационный номер 12143-04). Калибраторы давления пневматические Метран-504 Воздух (регистрационный номер 31057-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па Техническая документация компании Viatran, США
| Зарегистрировано поверок | 1118 |
| Поверителей | 20 |
| Актуальность данных | 24.10.2025 |
