| Номер в госреестре | 74546-19 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | ООО "Востокмонтажгаз" |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-3000 предназначен для хранения нефти при учетных и технологических операциях.
Тип резервуара - стальной вертикальный цилиндрический с теплоизоляцией, номинальной вместимостью 3000 м .
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра с теплоизоляцией крыши и стенки, с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Резервуар стальной вертикальный цилиндрический РВС-3000 является по принципу действия закрытым, по расположению - наземным.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуар стальной вертикальный цилиндрический РВС-3000 расположен в г. Азнакаево ПСП «Азанкаево» ЦДНГ-1 АО «Геология»

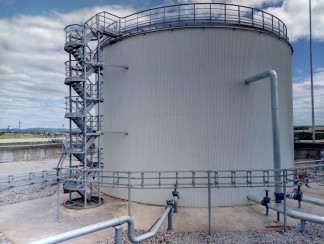

Общий вид резервуара стального вертикального цилиндрического РВС-3000 представлен на рисунке 1.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Габаритные размеры, мм - высота - диаметр | 11920 18980 |
| Рабочая среда | нефть |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -35 до +40 от 84 до106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический | РВС-3000 № 21/1 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20 и 30 по ГОСТ 7502-98;
- штангенциркуль с диапазонами измерений 0-150, 500-1600, 800-2000 мм по ГОСТ 166-89;
- линейка измерительная металлическая с диапазоном измерений 0-1000 мм по ГОСТ 427-75;
- теодолит оптический с ценой деления микроскопа 2" (угловые секунды) по ГОСТ 10529-90;
- лазер типа ЛГН;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм (регистрационный №10479-98);
- нивелир с рейкой по ГОСТ 10528-90;
- термометр с ценой деления 1°С по ГОСТ 28498-90;
- анализатор-течеискатель типа АНТ-3 по ТУ ДКТЦ 4134441.102;
- динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837-79.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице в местах подписи поверителя.
отсутсвуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-3000
Приказ № 256 от 7 февраля 2018 г «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вмсетимости при статических измерениях массового и объемного расходов жидкости» утвержденный Федеральным агенством по техническому регулированию и метрологии (Росстандарт)
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом»
