| Номер в госреестре | 74439-19 |
| Наименование СИ | Пикнометры напорные |
| Изготовитель | Компания "H&D Fitzgerald Limited", Великобритания; Компания "HDF Pyknometers Limited", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам и применяются в составе установок пикнометрических для прецизионных измерениях плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Значение внутреннего объема пикнометра используется для определения плотности жидкости косвенным методом измерений, реализуемым установками пикнометрическими.
Общий вид пикнометров показан на рисунках 1 и 2.
Пломбировку пикнометров от несанкционированного доступа не предусмотрена.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами конусного типа и аварийным клапаном сброса давления мембранного типа. Головки кранов пикнометров могут иметь прямоугольную (рисунок 1) или полукруглую (рисунок 2) форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок.
В зависимости от условий эксплуатации пикнометры могут изготавливаться в стандартном или специальном исполнениях. Технические характеристики для стандартного и специального исполнений пикнометров приведены в таблице 2 - Основные технические характеристики.
Наименование изготовителя HDF Pyknometers Ltd или H&D Fitzgerald Ltd и серийный номер пикнометра нанесены на корпус пикнометра вместе с информацией о рабочем, максимальном давлениях, испытательном давлении, названием организации выполнившей испытание пикнометра давлением при выпуске из производства и дате проведения испытаний.
изготовитель
ДИРЕКТИВА по ДА8ПЕНИЮ ЕС <0Д ПРОЕКТА ПОЧЕТНОЕ ДАВЛЕНИЕ ^АбОЧЕЕ ДАВЛЕНИЕ РАСЧЕТНАЯ ТЕМПЕРАТУРА ХПЫТАТЕЛЬНбЕ ДАВЛЕНИЕ ДАТА ПРОВЕДЕНИЯ ИСПЫТАНИЙ 56РИЙНЫЙ НОМЕР ПРОВЕРЯЮЩЕЙ ОРГАНИЗАЦИЙ НОМЕР ПРОа^РНЮЩЕЙ'ОР^НИЭАЦНИ
«!*

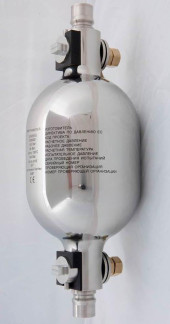

Рисунок 1 - Общий вид напорного пикнометра с прямоугольными головками запорных кранов
отсутствует.
Рисунок 2 - Общий вид напорного пикнометра с полукруглыми головками запорных кранов
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный внутренний объем пикнометра, см3 | 1050±100 |
| Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра, см3 | ±0,025 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием температуры жидкости, отличной от 25 оС, см3оС-1, не более | 0,1 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3МПа-1, не более | 0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Материал корпуса пикнометра | Нержавеющая сталь |
| Наименьший диаметр проходного сечения кранов пикнометра, мм | 12 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - исследуемые жидкости | Жидкости углеводородного состава не агрессивные к материалу пикнометра и уплотнений запорных кранов |
| - рабочее давление жидкости, МПа, не более | 6,5 |
| - температура жидкости, °С - стандартное исполнение: - специальное исполнение*: | от 1 до 50 от 1 до 90 |
| - температура окружающей среды при отборе пробы жидкости в пикнометры, °С | от 0 до 50 |
| - относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, % | до 100 |
| Масса пустого пикнометра, кг, не более | 4,7 |
| Габаритные размеры пикнометра, мм, не более: - диаметр - высота | 122 325 |
| Срок службы пикнометра, лет, не менее | 10 |
| * Специальное исполнение пикнометра отличается от стандартного исполнения применяемым материалом уплотнений запорных кранов. | |
наносится в центральной части титульного листа руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность пикнометров напорных
| Наименование | Обозначение | Количество |
| Пикнометр напорный | - | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Руководство по эксплуатации | Пикнометры напорные. Руководство по эксплуатации | 1 экз. |
| Методика поверки | МП 2302-0116-2018 | 1 экз. |
осуществляется по документу МП 2302-0116-2018 «ГСИ. Пикнометры напорные. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 ноября 2018 г.
Основные средства поверки:
- компаратор массы с НПВ не менее 6000 г и значением среднего квадратического отклонения показаний не более 2 мг в диапазоне нагрузки от 4 до 6 кг, регистрационный номер в Федеральном информационном фонде 33294-09;
- комплект гирь класса точности Е2 по ГОСТ OIML R 111-1-2009;
- жидкость-компаратор, аттестованная на Вторичном эталоне единицы плотности ВЭТ18 в соответствии с ГОСТ 8.024-2002 с абсолютной погрешностью аттестованного значения
5 3
плотности не более ±110 кг/м ;
- термометр сопротивления эталонный ЭТС-100 - рабочий эталон 3-го разряда в соответствии с ГОСТ 8.558-2009, регистрационный номер в Федеральном информационном фонде 19916-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке пикнометра.
приведены в эксплуатационном документе.
Техническая документация компании «H&D Fitzgerald Limited», Великобритания
