| Номер в госреестре | 74438-19 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | DM21-A2 |
| Изготовитель | "MTU Friedrichshafen GmbH" |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения DM21-A2 (далее по тексту - датчики DM21) предназначены для преобразования воздействия на их чувствительный элемент вращающегося зубчатого ферромагнитного колеса, закрепленного на валу контролируемого агрегата, в последовательность импульсов синусоидальной формы, частота следования которых пропорциональна частоте вращения вала.
Датчики DM21 могут применяться в качестве первичных преобразователей при измерениях частоты вращения валов различных агрегатов.
Принцип действия датчика основан на преобразовании частоты вращения зубчатого ферромагнитного колеса, закреплённого на валу агрегата, в электрические импульсы синусоидальной формы. В основе преобразования частоты вращения заложен эффект электромагнитной индукции.
Конструктивно датчик выполнен в виде металлического корпуса из немагнитного материала с внешней метрической резьбой для монтажа. Внутри корпуса установлены постоянный магнит и две катушки, образующие чувствительные элементы. Один из торцов корпуса является рабочей поверхностью, под которой расположены чувствительные элементы. На противоположном торце размещён электрический разъем для подключения кабеля.
Встроенные катушки, которые являются чувствительными элементами, преобразуют изменения магнитного поля, возникающие при прохождении профиля зуба зубчатого колеса вблизи датчика, в переменное напряжение. Частота импульсов равна частоте следования вершин зубьев, а их амплитуда зависит от скорости вращения зубчатого колеса и зазора между датчиком и зубчатым колесом.

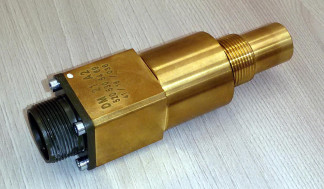

Общий вид датчика DM21 представлен на рисунке 1.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований частоты входного сигнала, Гц | от 10 до 10000 |
| Пределы допускаемой относительной погрешности преобразования частоты вращения, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Сопротивление обмоток чувствительного элемента, Ом: -обмотка 1 (контакты А-В разъема) -обмотка 2 (контакты D-E разъема) | 1550 ±124 2360 ±236 |
| Габаритные размеры, мм, не более: - диаметр - длина | 42 124 |
| Масса, кг, не более | 0,55 |
| Параметры крепежной резьбы: -резьба метрическая, наружная | М24х1,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +125 80 |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч | 45000 |
наносится на титульный лист руководства по эксплуатации датчика DM21 типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик DM21-A2 | 1 шт. | |
| Уплотнительное кольцо 24*3 мм | 1 шт. | |
| Комплект эксплуатационной документации: - Руководство по эксплуатации - Методика поверки | МП 253-1155-2018 | 1 экз. 1 экз. |
осуществляется по документу МП 253-1155-2018 «Датчики частоты вращения DM21-A2. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 13.11.2018 г. Основные средства поверки:
Установка тахометрическая УТ05-60, рег. № 6840-78;
Частотомер электронно-счётный Ч3-85/3, рег.№ 32359-06;
Тахометр универсальный цифровой Testo-470, рег. № 32471-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Техническая документация MTU Friedrichshafen GmbH, Германия
