| Номер в госреестре | 74431-19 |
| Наименование СИ | Термоиндикаторы пороговые однократного применения |
| Обозначение типа СИ | ТИ6-1 |
| Изготовитель | ООО "Торговый дом "Термоконт", г.Видное |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоиндикаторы пороговые однократного применения ТИ6-1 (далее по тексту -термоиндикаторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции, а также для индикации превышения («Тревога») или не превышения («Норма») установленных пороговых значений температуры.
Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенных первичных преобразователей температуры, в цифровой код.
Термоиндикатор представляет собой автономный программируемый самописец, фиксирующий температуру в течение заданного интервала времени и длительности записи. Запись установочных параметров в терморегистраторы, заявляемых пользователем, осуществляется при помощи специального программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в термоиндикаторах, в виде отчетного файла формата «.pdf» производится с помощью персонального компьютера. Термоиндикаторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». После однократного мониторинга температурного режима, термоиндикаторы дальнейшей эксплуатации не подлежат.
Конструктивно все термоиндикаторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус термоиндикаторов встроен USB-разъем, с помощью которого они подключаются непосредственно к персональному компьютеру.

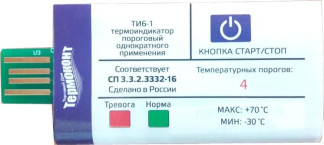

Общий вид термоиндикаторов пороговых однократного применения ТИ6-1 представлен на рисунке 1. _
КНОПКА СТАРТ/СТОП Температурных порогов:
4 '
МАКС: +70‘С МИН: -30"С
Программное обеспечение (ПО) термоиндикаторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в термоиндикатор на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Автономная часть ПО применяется для программирования таких параметров термоиндикаторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Программирование данных параметров также осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю.
Идентификационные данные ПО термоиндикаторов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ParamConfigSoftware |
| Номер версии (идентификационный номер) ПО, не ниже | 20171130 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики термоиндикаторов пороговых однократного применения ТИ6-1 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от -30 до -10 °С включ. - в диапазоне температур св. -10 до +70 °С | ±2,0 ±0,5 |
| Количество пороговых значений | 4; 6; 8 |
| Период измерения температуры, мин, не менее | 1 |
| Время задержки начала контроля после нажатия кнопки «Старт», мин, не менее | 1 |
| Номинальное напряжение питания, В | 3 |
| Г абаритные размеры, мм | 68,0x30,0x6,0 (включая встроенный USB-разъем) |
| Масса, г, не более | 11 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °С), %, не более | от -30 до +70 95 |
| Средний срок службы, ч, не менее | 240 (с момента запуска) |
наносится на титульный лист Руководства по эксплуатации на термоиндикаторы типографским способом, а также на корпус термоиндикатора с помощью наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Термоиндикатор пороговый однократного применения ТИ6-1 | 1 шт. | - |
| Руководство по эксплуатации (на русском языке) | 1 экз. | - |
| Методика поверки МП 207-041-2018 | 1 экз. | На партию 10 шт. или меньше при отправке в один адрес |
осуществляется по документу МП 207-041-2018 «Термоиндикаторы пороговые однократного применения ТИ6-1. Методика поверки» утверждённому ФГУП «ВНИИМС» 01.11.2018 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
СП 3.3.2.3332-16 Санитарно-эпидемиологические правила. Условия транспортирования и хранения иммунобиологических лекарственных препаратов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51-001-62150106-2018 Термоиндикаторы пороговые однократного применения ТИ6-1. Технические условия
