| Номер в госреестре | 74383-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20, РГС-25, РГС-50 |
| Изготовитель | ООО "Производственная Фирма МЗК", пос.Поварово |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-50 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

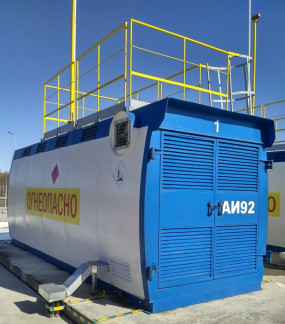

Резервуары представляют собой стальные горизонтальные цилиндрические сосуды с коническими или сферическими днищами. Резервуары РГС-25 изготовлены с одностенными корпусами, РГС-20 и РГС-50 с двустенными корпусами. В процессе эксплуатации межстеночное пространство двустенных резервуаров заполняют азотом для контроля герметичности резервуара и повышения пожарной и взрывобезопасности.
Каждый из резервуаров оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов, и эксплуатации: дыхательными клапанами, люками-замерными, люками-лазами, приемо-раздаточными патрубками, прибором для замера уровня нефтепродукта, противопожарным оборудованием.
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГС-50 расположены на территории Общества с ограниченной ответственностью «Транснефть -Дальний Восток» (ООО «Транснефть - Дальний Восток») по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Номера резервуаров | Номер НПС, адрес |
| РГС-20 | |
| 4065, 4066, 4067 | НПС №1 «Комсомольская», Хабаровский край, Амурский район, п/ст. Джелюмкен |
| РГС-25 | |
| 4068 | НПС №1 «Комсомольская», Хабаровский край, Амурский район, п/ст. Джелюмкен |
| 3790 | НПС№29, Амурская область, Архаринский район, п. Богучан |
| 2013 | НПС№40, Приморский край, Черниговский район, с. Черниговка |
| РГС-50 | |
| 3787, 3788 | НПС№29, Амурская область, Архаринский район, п. Богучан |
| 2011, 2012 | НПС№40, Приморский край, Черниговский район, с. Черниговка |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-25, РГС-50 не предусмотрено.
отсутствует.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | |||||
| Тип резервуара | РГС-20 | РГС-50 | РГС-25 | ||
| Заводской номер | 4065; 4066; 4067 | 3787; | 2011; | 2013 | 3790; |
| 3788 | 2012 | 4068 | |||
| Номинальная вместимость, м3 | 20 | 50 | 50 | 25 | 25 |
| Количество секций, шт. | 1 | 2 | 2 | 1 | 1 |
| Наименование характеристики | |||||
| Тип резервуара | РГС-20 | РГС-50 | РГС-25 | ||
| Заводской номер | 4065; 4066; 4067 | 3787; 3788 | 2011; 2012 | 2013 | 3790; 4068 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | ||||
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 | от -60 до +40 | от -40 до +40 | ||
| Срок службы, лет, не менее | 10 | ||||
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-20 №№ 4065, 4066, 4067 | 3 шт. |
| 2 Резервуар стальной горизонтальный цилиндрический | РГС-25 №№ 2013, 3790, 4068 | 3 шт. |
| 3 Резервуар стальной горизонтальный цилиндрический | РГС-50 №№ 2011, 2012, 3787, 3788 | 4 шт. |
| 4 Паспорт | - | 10 экз. |
| 5 Г радуировочная таблица | - | 14 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15 % (рег.№ 11735-06);
- уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Секундомер механический СОСпр, (0-60) мин, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20, РГС-25, РГС-50
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 19 |
| Поверителей | 4 |
| Актуальность данных | 10.06.2025 |
