| Номер в госреестре | 74338-19 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZP |
| Изготовитель | "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые серии WZP (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.
ТС серии WZP изготавливаются следующих моделей: WZPJ, WZP^ WZPL, WZPM, WZPN, WZPO, WZPP, которые отличаются друг от друга конструктивным исполнением. Схема составления условного обозначения ТС в зависимости от исполнения приведена в таблице 1.
ТС модели WZPК имеют разборную конструкцию и состоят из сменной измерительной вставки, соединительной головки и защитной арматуры или без неё.
ТС модели WZPL представляют собой измерительные вставки с клеммной площадкой, выполненной из бакелитовой пластины или керамики.
ТС модели WZPM представляют собой измерительные вставки с платформой с керамической клеммной колодкой.
ТС модели WZPN представляют собой измерительные вставки с кабельным выводом.
ТС модели WZPО представляют собой измерительные вставки в гибкой металлической армированной защитной оболочке.
ТС модели WZPP представляют собой измерительные вставки с платформой для клеммной колодки или измерительного преобразователя.
Измерительная вставка состоит из одного платинового чувствительного элемента (далее
- ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 8.461-2009 (МЭК 60751), помещенного в защитный чехол (оболочку) из коррозионностойкой жаропрочной стали 1Cr18Ni9Ti или таль жаропрочная высоколегированная.
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х и 4-х проводная.
ТС моделей WZPJ комплектуются измерительным преобразователем утвержденного типа (далее по тексту - ИП). В зависимости от модели и изготовителя ИП, установленного на ТС, внешний вид ИП ТС модели WZPJ может отличаться от приведенного на рисунке 1 ж).
Защитная головка изготавливается из алюминиевого сплава.
Защитная арматура ТС выполнена из коррозионностойкой жаропрочной стали 1Cr18Ni9Ti и предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды, имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения и формой.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
ТС модели WZPК изготавливаются во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».
| Термопреобразователи сопротивления платиновые WZP □ - □ □ □ 1 2 3 4 | |
| 1. Конструктивное исполнение ТП | |
| К | С защитной головкой |
| J | С установленным измерительным преобразователем (утвержденного типа) |
| L | С клеммной площадкой из бакелитовой пластины или керамики |
| M | С платформой с керамической клеммной колодкой |
| N | С кабельным выводом |
| O | C гибкой металлической армированной защитной оболочкой |
| P | C платформой для клеммной колодки или измерительного преобразователя |
| 2. Тип монтажной установки | |
| 1 | Без фиксатора |
| 2 | Фиксирующая резьба |
| 3 | Резьба с креплением |
| 4 | Фиксирующий фланец |
| 5 | Фланец с креплением |
| 3. Тип исполнения | |
| 4 | Взрывозащищенное исполнение |
| 1 | Не взрывозащищенное исполнение |
| 4. Диаметр защитного чехла (гильзы), мм | |
| 0 | < 16 |
| 1 | от 16 до 25 |
| 2 | > 25 |

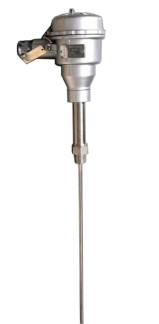

Фотографии общего вида ТС приведены на рисунке 1.
д) WZPO е) WZPP
а) WZPK
б) WZPM в) WZPL
Рисунок 1 - Общий вид термопреобразователей серии WZP Пломбирование ТС не предусмотрено.
отсутствует.
Таблица 2 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измерений температуры ТС в зависимости от типа ЧЭ, °С - тонкопленочный - проволочный | от -50 до +400 от -196 до +500 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК 60751/Г0СТ 6651-2009 | А, В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/Г0СТ 6651-2009 (1), оС: - для тонкопленочных ЧЭ - класс А - класс В - для проволочных ЧЭ - класс А - класс В | ±(0,15 + 0,002|ф (от -30 до +300 °С); ±(0,30 + 0,005|ф (от -50 до +400 °С) ±(0,15 + 0,002|ф (от -50 до +450 °С); ±(0,30 + 0,005|ф (от -196 до +500 °С) |
| Диаметр измерительной вставки, мм | 3; 4; 5; 6; 8 |
| Диаметр защитной арматуры, мм | от 4,0 до 25,0 |
| Длина монтажной части ТС, мм | от 15 до 2000 |
| Маркировка взрывозащиты | ExiaIICT1-T6 Ga, ExdIICT1-T6 Gb |
| Диапазон температур окружающего воздуха ТС в зависимости от конструктивного исполнения, °С - для ТС без соединительной головки - для ТС с соединительной головкой | от -25 до +80 от -25 до +120 |
| Масса, кг | от 0,03 до 6 (в зависимости от модели и исполнения ТС) |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы ТС, лет, не менее | 5 |
| Примечание: (1) Предел допускаемой основной погрешности ТС и ИП ( D, °С) вычисляются по формуле D ±^(DИП ) + (Djc ) , где DТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С, D ИП - предел допускаемой основной погрешности ИП, приведенный в Описании типа на ИП в Федеральном информационном фонде по обеспечению единства измерений. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Термопреобразователь сопротивления платиновый | 1 шт. | модель в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | 1 экз. | на партию однотипных ТС при поставке в один адрес |
| Паспорт | 1 экз. | - |
| Методика поверки МП 207-044-2018 | 1 экз. | на партию ТС при поставке в один адрес |
| Защитная гильза | 1 шт. | по дополнительному заказу |
осуществляется по документу МП 207-044-2018 «Термопреобразователи сопротивления платиновые серии WZP. Методика поверки», утверждённому ФГУП «ВНИИМС» 02.11.2018 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Мультиметр 3458А (Регистрационный № 25900-03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd.», Китай
