| Номер в госреестре | 74318-19 |
| Наименование СИ | Системы информационно-измерительные |
| Обозначение типа СИ | ИИС РАН-Монитор |
| Изготовитель | Общество с ограниченной ответственностью "Интелприбор" (ООО "Интелприбор"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы информационно-измерительные «ИИС РАН-Монитор» (далее - системы или системы «ИИС РАН-Монитор») предназначены для измерений количества тепловой энергии воды в открытых и закрытых системах теплоснабжения, количества электрической энергии, количества воды и газов.
Принцип работы системы состоит в измерении сигналов, поступающих от первичных преобразователей расхода, температуры, давления, электрической энергии, их преобразовании в значения физических величин и вычислении расхода, количества измеряемой среды, количества тепловой энергии и количества электрической энергии.

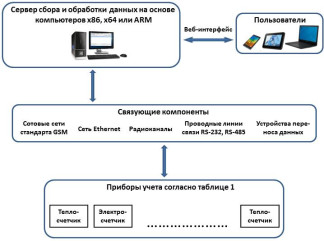

Система относится к ИС-2 по ГОСТ Р 8.596-2002. Система состоит из трех уровней: нижнего, среднего и верхнего.
Верхний уровень системы состоит из сервера сбора и обработки данных, построенного по клиент-серверной технологии, реализованного на основе персонального компьютера под управлением ОС Windows и (или) ОС Linux. Сервер сбора и обработки данных осуществляет визуализацию измеряемых параметров, сбор и обработку измерительной информации, хранение данных и настройку программной части системы, ведение системного времени с использованием различных алгоритмов коррекции времени средств измерений, входящих в состав системы.
На нижнем уровне системы установлены первичные преобразователи, а на среднем уровне вычислители средств измерений, приведенных в таблице 1.
Таблица 1 - Средства измерений в составе системы
| Наименование и тип средства измерений | Регистрационный номер |
| 1 Теплосчетчики МКТС | 28118-09 |
| 2 Теплосчетчики ТСК7 | 48220-11 |
| 3 Теплосчетчики КМ-5 | 18361-10 |
| 4 Теплосчетчики ВИС.Т | 20064-10 |
| 5 Теплосчетчики ВИС.Т 1 | 54794-13 |
| 6 Теплосчетчики ВИС.Т2 | 60914-15 |
| 7 Теплосчетчики ВИС.Т3 | 67374-17 |
| 8 Счетчики электрической энергии статические трехфазные «Меркурий 234» | 48266-11 |
| 9 Комплексы для измерений количества газа «СГ-Суперфлоу» | 67800-17 |
Подключение средств измерений, установленных на нижнем и среднем уровнях, к верхнему уровню системы осуществляется по цифровому интерфейсу с помощью связующих компонентов.
В качестве связующих компонентов могут применяться:
- GSM-модемы SIEMENS MC35i, платы GSM-модема ПСМ-300 и др. (при передаче данных по сотовым сетям стандарта GSM);
- Ethernet-серверы типа MOXA Nport 5110, УСК, платы Ethernet ПРС-802 и др. (при передаче данных по сети Ethernet);
- проводные линии связи с преобразователями интерфейсов RS-232, RS-485;
- радиомодемы с использованием стандартов Wi-Fi, Bluetooth, ZigBee;
- модемы для телефонных коммутируемых каналов;
- устройства переноса данных между приборами учета и сервером сбора и обработки данных с использованием интерфейсов RS-232 или USB.
В качестве вспомогательных компонентов в составе систем применяются устройства бесперебойного питания, принтеры и другие компоненты, не входящие в состав измерительных каналов систем.
Средства измерений в составе системы обеспечивают измерение, вычисление и передачу на верхний уровень системы следующих параметров:
- температура измеряемой среды;
- абсолютное и/или избыточное давление измеряемой среды;
- барометрическое давление;
- объем и/или масса холодной, горячей воды, конденсата;
- объем природного газа, приведенный к стандартным условиям по ГОСТ 2939-63 (температура 20 °С и абсолютное давление 0,101325 МПа);
- количество тепловой энергии;
- количество электрической энергии.
Системы обеспечивают:
- автоматический сбор данных со средств измерений в их составе;
- хранение часовых, суточных и текущих архивов для измеренных и вычисленных параметров, полученных от средств измерений в составе системы;
- хранение архива внештатных ситуаций;
- хранение журнала действий пользователей системы;
- визуализацию полученных от средств измерений в составе системы данных на экране монитора в виде схем, таблиц, графиков и мнемосхем;
- ведение базы данных на сервере и возможность хранения собранных данных в течение всего времени жизни системы;
- формирование отчетов;
- привязку объектов, на которых расположены средства измерений, к местности (зданиям и сооружениям, имеющимся на подключённой к системе электронной карте);
- возможность удаленного онлайн-мониторинга объектов (с помощью вебинтерфейса);
- рассылку пользователям e-mail и/или SMS-сообщений о возникновении нештатных и аварийных ситуаций на объектах;
- дистанционное управление вспомогательными компонентами системы;
- передачу данных в системы более высокого уровня.
Системы также обеспечивают хранение в энергонезависимой памяти измеренных и вычисленных параметров, полученных от средств измерений в составе системы, а также архива служебной информации. Глубина архивов составляет:
- текущих данных - не менее 14 дней;
- часового архива - не менее 2 лет;
- суточного архива - не менее 16 лет;
- журнала сбора данных со средств измерений в составе системы - не менее 6 месяцев;
- архива нештатных ситуаций - не менее 1 года.
Программное обеспечение системы состоит из программного обеспечения верхнего уровня системы и программного обеспечения средств измерений в составе системы.
В состав программного обеспечения верхнего уровня входит набор из следующих программ: сервер обмена с приборами учета (EXCH_RM - платформа JAVA), веб-интерфейс (WEB_RM - платформа PHP), модуль взаимодействия с вышестоящими диспетчерскими системами (TRANSFER_RM - платформа PHP).
Сервер обмена с приборами учета обеспечивает связь со средствами измерений, обработку запросов на соединение от средств измерений, формирование команд опроса средств измерений и приема ответов. Он также обеспечивает запись в базу данных (платформа MySql) информации, собранной со средств измерений и ведения архивов.
Веб-интерфейс обеспечивает пользователям возможность удаленного доступа по сети Интернет к ресурсам системы с помощью персональных компьютеров, ноутбуков, планшетов и смартфонов.
Модуль взаимодействия с вышестоящими диспетчерскими служит для передачи данных в системы более высокого уровня.
Номера версий метрологически значимых модулей программного обеспечения верхнего уровня системы «ИИС РАН-Монитор» выводится на его показывающее устройство.
Идентификационные данные ПО верхнего уровня системы «ИИС РАН-Монитор» приведены в таблицах 2 - 4.
Сведения об идентификационных данных, уровне защиты, описание программного обеспечения измерительных компонентов системы приведены в описаниях типа на средства измерений в составе системы. Уровни защиты ПО средств измерений в составе систем от непреднамеренных и преднамеренных изменений приведен в их описаниях типа.
Таблица 2 - Идентификационные данные ПО верхнего уровня системы «ИИС РАН-Монитор» (Сервер обмена с приборами учета)_
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | EXCH RM |
| Номер версии (идентификационный номер) ПО | 1.5.Х.Х |
| Цифровой идентификатор ПО | не отображается |
| где X = 0 - 9 | |
Таблица 3 - Идентификационные данные ПО верхнего уровня системы «ИИС РАН-Монитор» (Веб-интерфейс)_
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | WEB RM |
| Номер версии (идентификационный номер) ПО | 1.1.Х.Х |
| Цифровой идентификатор ПО | не отображается |
| где X = 0 - 9 | |
| Таблица 4 - Идентификационные данные ПО верхнего уровня | системы «ИИС РАН-Монитор) |
| (Модуль взаимодействия с вышестоящими диспетчерскими системами) | |
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | TRANSFER RM |
| Номер версии (идентификационный номер) ПО | 1.0.Х.Х |
| Цифровой идентификатор ПО | не отображается |
| где X = 0 - 9 | |
Защита от несанкционированного доступа в ПО верхнего уровня системы «ИИС РАН-Монитор» реализуется при помощи системы паролей.
Защита ПО верхнего уровня системы «ИИС РАН-Монитор» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Таблица 5 - Метрологические характеристики
| Параметр | Значение |
| Диапазон измерений расхода (в зависимости от применяемых средств измерений в составе системы), м3/ч - воды - газов | от 0,0025 до 20000 от 6,5 до 4000 |
| Диапазон измерений избыточного давления воды (в зависимости от применяемых средств измерений в составе системы), МПа | от 0 до 1,6 или от 0 до 2,5 |
| Диапазон измерений абсолютного давления газов, МПа | от 0 до 1,6 |
| Параметр | Значение |
| Диапазон измерений температуры воды (в зависимости от применяемых средств измерений в составе системы), °С: | от 0 до +180 |
| Диапазон измерений температуры газов, °С: | от -30 до +70 |
| Минимальная разность температур воды в подающем и обратном трубопроводах при измерении тепловой энергии Atmin, °С | 2 или 3 |
| Максимальная разность температур воды в подающем и обратном трубопроводах при измерении тепловой энергии, °С | от 147 до 180 |
| Отношение верхнего предела диапазона измерений расхода воды Gmax к нижнему пределу диапазона измерений расхода воды Gmin первичных преобразователей объемного расхода Gmax/Gmin, не менее | 50 |
| Пределы допускаемой относительной погрешности при измерении объема воды при расходе G, %: - для средств измерений объема воды класса 1 - для средств измерений объема воды класса 2 | ±(1+0,01-Gmax/G), но не более ±3,5 % ±(2+0,02-Gmax/G), но не более ±5 % |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости от разности температур At, %: - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 | ±(2 + 4-Atmin/At + 0,01-Gmax/G) ±(3 + 4-Atmin/At + 0,02-Gmax/G) |
| Пределы допускаемой относительной погрешности при измерении объема газа (после приведения к условиям по ГОСТ 2939-63) в рабочем диапазоне температур окружающей среды в зависимости от расхода при рабочих условиях Q, %: - в диапазоне расходов Qt < Q < Qmax, м /ч - в диапазоне расходов Qmin < Q < Qt, м3/ч | ±1,6 ±2,5 |
| Пределы допускаемой абсолютной погрешности при измерении температуры воды t, °С | ±(0,6+0,004-|t|) |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления воды, % | ±2 |
| Пределы допускаемой относительной погрешности при измерении активной электрической энергии, % | в соответствии с классами точности от 0,2S до 1 |
| Пределы допускаемой относительной погрешности при измерении реактивной электрической энергии, % | в соответствии с классами точности от 0,5 до 2 |
| Пределы допускаемой относительной погрешности при измерении времени, % | ±0,05 |
| Напряжение питания, потребляемая мощность, масса, габаритные размеры средств измерений в составе системы | приведены в документации на составные части системы |
| Примечания: 1. Gmax - верхний предел диапазона расхода, м3/ч; 2. Пределы допускаемой относительной погрешности при измерении тепловой энергии в открытой водяной системе теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке; | |
Окончание таблицы 5._
3. Qmin, Qmax, Qt - соответственно, минимальный, максимальный и переходный расходы счетчика газа, м3/ч;
4. Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при стандартных условиях приведены без принятия давления и коэффициента сжимаемости газа за условно-постоянные величины._
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации для верхнего уровня системы: - температура окружающего воздуха, °С | от +5 до +40 |
| - верхнее значение относительной влажности воздуха при +35 °С и более низких температурах, без конденсации влаги,% | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Параметры электропитания для верхнего уровня системы: - напряжение переменного тока, В | 220+23 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 1500 |
| Срок службы, лет, не менее | 16 |
наносится типографским способом на титульный лист руководства по эксплуатации системы и в виде наклейки на лицевую панель системного блока персонального компьютера (сервера) верхнего уровня системы.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система информационно-измерительная «ИИС РАН-Монитор» | 1 | |
| Системы информационно-измерительные «ИИС РАН-Монитор». Руководство по эксплуатации | 001.100.000РЭ | 1 |
| Система информационно-измерительная «ИИС РАН-Монитор». Формуляр | 001.100.000ФО | 1 |
| Системы информационно-измерительные «ИИС РАН-Монитор». Методика поверки | МП 208-077-2018 | 1 |
| Комплект эксплуатационных документов на средства измерений в составе системы | 1 |
осуществляется по документу МП 208-077-2018 «Системы информационно-измерительные «ИИС РАН-Монитор». Методика поверки», утвержденному ФГУП «ВНИИМС» 16.11.2018 г. Основные средства поверки:
- секундомер электронный с таймерным выходом СТЦ-2 (регистрационный № 12112-90);
- средства поверки, указанные в методиках поверки на составные части систем информационно-измерительных «ИИС РАН-Монитор».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
отсутствуют.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ТУ 63.11.11-001-52560145-2017 Системы информационно-измерительные «ИИС РАН-Монитор». Технические условия
