| Номер в госреестре | 74268-19 |
| Наименование СИ | Стенд линейных ускорений и угловых скоростей |
| Обозначение типа СИ | ТЕМП-2 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд линейных ускорений и угловых скоростей ТЕМП-2 (далее по тексту - стенд) предназначен для воспроизведения единиц постоянного линейного ускорения и постоянной угловой скорости при проведении испытаний датчико-преобразующей аппаратуры и передачи единиц линейного ускорения и угловой скорости низкочастотным линейным акселерометрам, датчикам угловых скоростей, гироскопам.
Принцип действия стенда основан на воспроизведении постоянного линейного ускорения ротационным методом (метод центрифуги). На испытуемый прибор, закрепленный на вращающейся с угловой скоростью ю платформе на расстоянии R от оси вращения, действует линейное ускорение а, определяемое выражением:
a = ш2 • R
Вращательное движение платформе сообщается электродвигателем, а контроль текущего значения угловой скорости контролируется угловым энкодером, установленным на его валу.
По данным о текущем значении угловой скорости и расстоянию от оси вращения платформы до ее базовой поверхности рассчитывается значение линейного ускорения, воспроизводимого на базовой поверхности.
Стенд состоит из центрифуги, стойки управления, рабочего места оператора и специализированного программного обеспечения.

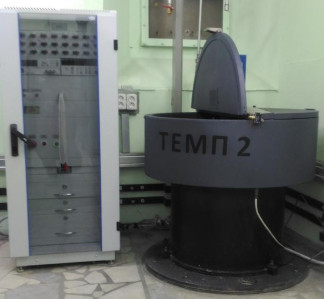

Общий вид центрифуги и стойки управления представлен на рисунке 1, а рабочего места оператора - на рисунке 2.
Программное обеспечение (далее - ПО) стенда включает:
- ПО системы управления и воспроизведения стенда ТЕМП-2 783.00462;
- ПО дистанционного управления стенда ТЕМП-2 783.00463.
ПО системы управления и воспроизведения стенда 783.00462 является встроенным, устанавливается на встроенный компьютер стойки управления и предназначено для параметризации блока управления, расположенного в стойке управления.
Параметризация осуществляется по трем внутренним каналам стойки управления:
- цифровому интерфейсу USB;
- цифровому интерфейсу RS-232;
- аналоговым и дискретным входам.
Встроенное ПО недоступно для изменения без прямого физического доступа к встроенному компьютеру стойки управления. Для защиты от несанкционированного доступа к ПО используется комплект ключей, механически блокирующий доступ к внутренним элементам стенда.
ПО дистанционного управления стенда 783.00463 является автономным, устанавливается на ноутбук рабочего места оператора и предназначено для удаленного управления по интерфейсу Ethernet процессами воспроизведения значений линейного ускорения и угловых скоростей, а также получения и наглядного отображения измерительной информации.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
| Идентификационные признаки | Значение | |
| встроенное | автономное | |
| Идентиф икационное наименование ПО | 783.00462 | 783.00463 |
| Номер версии ПО (идентификационный номер) | v1.1.8 и выше | v1.2.3 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | 88C8E77537AA6EDDBC CEDF58FCD48207 | D4A8BF723BFE0175 7140B24436B5076B |
| Алгоритм вычисления идентификатора ПО | 128-битный алгоритм хеширования MD5 | 128-битный алгоритм хеширования MD5 |
| Примечание: | значение контрольной суммы приведено для версии встроенного ПО 1.1.8 и версии автономного ПО 1.2.3 | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон значений воспроизводимых угловых скоростей, рад/с | от 3 до 70 |
| Пределы допускаемой относительной погрешности воспроизведения угловой скорости, % - в диапазоне от 3 до 15 рад/с включ. - в диапазоне св. 15 до 70 рад/с | ±0,05 ±0,01 |
| Диапазон значений воспроизводимых линейных ускорений, м/с2 | от 5 до 1500 |
| Пределы допускаемой относительной погрешности воспроизведения линейного ускорения, % - в диапазоне от 5 до 10 м/с включ. - в диапазоне св. 10 до 100 м/с включ. - в диапазоне св. 100 до 1500 м/с | ±1 ±0,2 ±0,03 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная масса исследуемого прибора, кг | 2 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | 380±38 |
| - частота переменного тока, Гц | 50±5 |
| - потребляемая мощность В-А, не более | 4800 |
| Габаритные размеры, мм, не более: - центрифуга: | |
| -диаметр | 940 |
| -высота | 1160 |
| - стойка управления: | |
| -ширина | 600 |
| -высота | 1400 |
| -глубина | 605 |
| -рабочее место оператора: | |
| - ширина | 900 |
| - высота | 1560 |
| -глубина | 740 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - центрифуга | 800 |
| - стойка управления | 150 |
| - рабочее место оператора | 85 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 50 до 78 |
| - атмосферное давление, кПа | от 96,6 до 104,6 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 2000 |
наносится на боковую поверхность центрифуги методом сеткографии и на титульный лист паспорта стенда ТЕМП-2 типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд линейных ускорений и угловых скоростей ТЕМП-2 | СДАИ.441153.001 | 1 шт. |
| Комплект эксплуатационной документации: - Руководство по эксплуатации | СДАИ.441153.001РЭ | 1 экз. |
| - Паспорт | СДАИ.441153.001ПС | 1 экз. |
| - Руководство оператора | 783.00463-02 34 | 1 экз. |
| - Методика поверки | МП 253-1107-2018 | 1 экз. |
| - Загрузочный модуль (на CD) | 783.00462-01 91 | 1 шт. |
| - Загрузочный модуль (на CD) | 783.00463-01 91 | 1 шт. |
осуществляется по документу МП 253-1107-2018 «ГСИ. Стенд линейных ускорений и угловых скоростей ТЕМП-2. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 22.10.2018 г.
Основные средства поверки:
- Рабочий эталон 1 разряда единицы линейного ускорения по ГОСТ 8.577-2002, диапазон измерений от -20 до 20 м/с2, ПГ ±0,01%;
- Меры длины концевые плоскопараллельные, набор № 1, рег.№ 62321-15;
- Меры длины концевые плоскопараллельные, набор № 8, рег.№ 62321-15;
- Мультиметр цифровой 34411A, рег.№ 47717-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель стойки управления.
приведены в эксплуатационном документе.
ГОСТ 8.577-2002 «ГСИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела»
Техническая документация АО «НИИФИ», г. Пенза
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
