| Номер в госреестре | 74259-19 |
| Наименование СИ | Установка ультразвукового контроля цельнокатаных колес |
| Обозначение типа СИ | УДЦКМ |
| Изготовитель | АО "НИИ мостов и дефектоскопии", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка ультразвукового контроля цельнокатаных колёс УДЦКМ (далее - установка) предназначена для измерений амплитуд эхо-сигналов, отраженных от дефектов, глубины залегания обнаруженных дефектов при проведении ультразвукового контроля цельнокатаных колёс в АО «ВМЗ» (г. Выкса).
Принцип действия установки основан на эхо-импульсном методе ультразвукового контроля (УЗК). Возбуждение ультразвуковых волн в объекте контроля осуществляется с использованием обратного пьезоэлектрического эффекта при помощи пьезоэлектрических преобразователей (ПЭП).
Ультразвуковые волны, генерируемые ПЭП установки, проникают в объект контроля через жидкую контактную среду (воду), распространяются в нем, отражаются от несплошностей или донной поверхности объекта контроля, принимаются ПЭП установки и преобразовываются в электрические сигналы. Принятые сигналы регистрируется и обрабатываются аппаратурой стойки оператора. На дисплее стойки оператора отображаются принятые сигналы на развертках типа А, В и С, параметры сигналов, координаты дефектов. Признаком обнаружения дефекта является появление эхо-сигнала с амплитудой выше порогового уровня в определённой временной зоне.
Конструктивно установка состоит из трех основных частей: стойка оператора, пульт управления и поворотная консоль с акустическими блоками контроля.

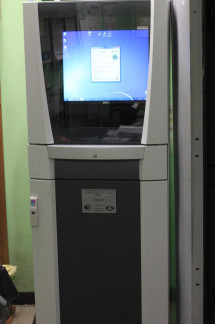

Общий вид установки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Встроенное программное обеспечение (ПО) позволяет осуществлять сбор данных ультразвукового контроля, сохранять и обрабатывать результаты контроля, управлять настройками.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УДЦКМ |
| Номер версии (идентификационный номер) ПО | 1.09.2809 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение и предельное отклонение амплитуды зондирующих импульсов (на нагрузке 50 Ом), В | 125 ± 15 |
| Линейность по вертикали, % | ±2 |
| Диапазон измерений амплитуд сигналов на входе приемника, дБ | от 5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений амплитуд сигналов на входе приемника, дБ | ±2 |
| Уровень собственных шумов при усилении 50 дБ, % высоты экрана, не более | 5 |
| Диапазон измерений временных интервалов, мкс | от 0,5 до 90 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±0,1 |
| Диапазон измерений глубины залегания дефектов, мм | от 2 до 236 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм | ±(0,5+0,015-Н*) |
| *где Н - глубина залегания дефекта, мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Полоса пропускания по уровню 3 дБ, МГц | от 0,35 до 30 |
| Количество каналов контроля | 11 |
| Г абаритные размеры стойки оператора (ДхШхВ), мм, не более | 636x600x1600 |
| Масса, кг, не более | 150 |
| Параметры электрического питания от сети переменного тока: - напряжение, В; - частота, Гц. | 220+23 50 ± 1 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
наносится на переднюю панель стойки оператора методом наклеивания этикетки и на титульный лист руководства по эксплуатации в левом верхнем углу методом печати.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Стойка оператора | 1 шт. | |
| Пульт управления | 1 шт. | |
| Поворотная консоль с акустическими блоками контроля | 1 шт. | |
| ПЭП | 9 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Руководство оператора | 1 экз. | |
| Методика поверки | МП 075.Д4-18 | 1 экз. |
осуществляется по документу МП 075.Д4-18 «Установка ультразвукового контроля цельнокатаных колёс УДЦКМ. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 21.11.2018 г.
Основные средства поверки:
Осциллограф цифровой TDS2012B (рег. № 32618-06).
Генератор сигналов сложной формы AFG3022 (рег. № 32620-06).
Тестер ультразвуковой УЗТ-РДМ (рег. № 44488-10).
Комплект мер ультразвуковых ККО-3 мера №3Р (рег. № 63388-16).
Магазин затуханий МЗ-50-3 (рег. № 6705-78).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на стойку оператора.
приведены в эксплуатационном документе.
ГОСТ 10791-2011 Колеса цельнокатаные. Технические условия
ГОСТ 34513-2018 Система неразрушающего контроля продукции железнодорожного назначения. Основные положения
РД 32.144-2000 Контроль неразрушающий приёмочный. Колеса цельнокатаные, бандажи и оси колёсных пар подвижного состава. Технические требования с Изменением №1 от 08.04.2004 г.
