| Номер в госреестре | 74227-19 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | 70085-1010-245 |
| Изготовитель | Компания "AI-TEK Instruments, LLC", США |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения модификации 70085-1010-245 (далее - датчики) предназначены для измерений частоты вращения и установлены на системах регулирования газовых турбин на Маяковской ТЭС, г. Гусев Калининградской области, Талаховской ТЭС, г. Советск Калининградской обл., Прегольской ТЭС, г. Калининград.
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его наконечника постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с наконечником датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.

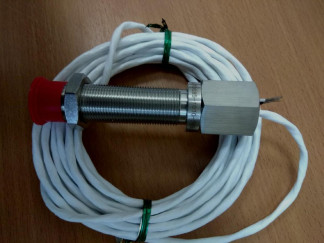

Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Таблица 1 - Метрологические и технические характеристики.
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, об/мин | от 60 до 60000 |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±1 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +107 |
| Габаритные размеры (диаметрхвысота), мм, не более | 16x92 |
| Масса с проводом, кг, не более | 0,3 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
| Наименование | Обозначение | Кол-во |
| Датчик частоты вращения модификации 70085-1010-245 | зав. №№ 01914; 01915; 01917; 01918; 01919; 01920; 01921; 01922; 01923; 01924; 01925; 01927; 01931; 01933; 01934; 01935 | 16 шт. |
| Паспорт | 16 экз. | |
| Методика поверки | МП 204/3-28-2018 | 1 экз. |
осуществляется по документу МП 204/3-28-2018 «Датчики частоты вращения модификации 70085-1010-245. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 декабря 2018г.
Основные средства поверки: стенд СП31 (рег. № 61681-15); мультиметр цифровой 34411А (рег. № 33921-07); частотомер электронно-счетный ЧЗ-38 (рег. № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Техническая документация компании AI-TEK Instruments, LLC, США
