| Номер в госреестре | 74121-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-76, РГС-77 |
| Изготовитель | ООО "ЛукБелОйл", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-76, РГС-77 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-76, РГС-77 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС-76, РГС-77 представляют собой горизонтальные сварные сосуды со сферическими днищами. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные горизонтальные цилиндрические РГС-76 с заводскими №№ 1, 3, РГС-77 с заводским № 2, расположены на территории Общества с ограниченной ответственностью «ЛукБелОйл» (ООО «ЛукБелОйл»), Саратовская обл., Энгельский район, СП «Березовский».

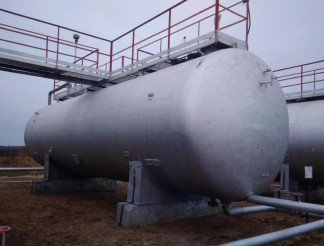

Общий вид резервуаров РГС-76, РГС-77 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-76 | РГС-77 | |
| Номинальная вместимость, м3 | 76, | 77 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °C | от -40 до +50 |
| Температура хранимой жидкости, °C | от -40 до +50 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-76 №№ 1, 3 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-77 № 2 | 1 шт. |
| Паспорт | 3 экз. | |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности, Р20У2К, регистрационный № 51171-12.
Рулетка измерительная металлическая с грузом 2-го класса точности, Р20Н2Г, регистрационный № 60606-15.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Линейка измерительная металлическая, регистрационный № 20048-05.
Штангенциркуль ТТТЦ, регистрационный № 32108-14
Прибор контроля параметров воздушной среды «Метеометр МЭС-200А», регистрационный № 27468-04
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Техническая документация ООО «ЛукБелОйл»
