| Номер в госреестре | 74112-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | ПАО "Татнефть" им.В.Д.Шашина Бугульминский механический завод, г.Альметьевск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-20 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуар стальной горизонтальный цилиндрический РГС-20 представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуар стальной горизонтальный цилиндрический РГС-20 № 2092 расположен: Российская Федерация, Ханты-Мансийский автономный округ-Югра, 37 км. автодороги Нягань-Ханты-Мансийск, ООО «Красноленинский НПЗ».

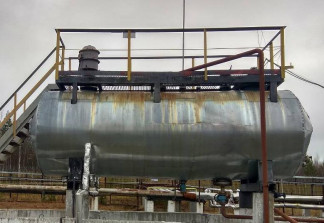

Общий вид резервуара стального горизонтального цилиндрического РГС-20 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Табл ца 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-20
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
