| Номер в госреестре | 74108-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-10000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-20000, РВСП-10000, РВСП-20000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.
Тип резервуаров - наземный вертикальный сварной:
- со стационарной кровлей без понтона (РВС);
- со стационарной кровлей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-10000, РВСП-20000 расположены на территории Акционерного общества «Транснефть - Сибирь» (АО «Транснефть - Сибирь»), номера резервуаров и их местонахождение приведены в таблице 1.

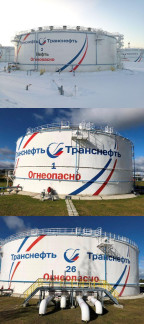

Общий вид резервуаров вертикальных стальных цилиндрических РВС-20000, РВСП-10000, РВСП-20000 представлен на рисунках 1-3.
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 2 | Сургутское управление магистральных нефтепроводов линейная производственно-диспетчерская станция «Западный Сургут», Тюменская область, Ханты-Мансийский автономный округ - Югра, Сургутский район |
| 6 | Тюменское управление магистральных нефтепроводов линейная производственно-диспетчерская станция «Торгили» (Тюменское УМН ЛПДС «Торгили»), Тюменская область, Нижнетавдинский район, п. Торгили |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 1, 10, 12, 13, 16 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Каркатеевы» (Нефтеюганское УМН ЛПДС «Каркатеевы»), 628323, Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с. п. Каркатеевы |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 4 | Сургутское управление магистральных нефтепроводов линейная производственно-диспетчерская станция «Западный Сургут», Тюменская область, Ханты-Мансийский автономный округ - Югра, Сургутский район |
| 1 | 2 |
| 5 | Нижневартовское У правление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Урьевская» нефтеперекачивающая станция - 4 (Нижневартовское УМН ЛПДС «Урьевская» НПС-4), г. Лангепас, Западный промузел, владение № 12 |
| 9 | Тюменское управление магистральных нефтепроводов линейная производственно-диспетчерская станция «Торгили» (Тюменское УМН ЛПДС «Торгили»), Тюменская область, Нижнетавдинский район, п. Торгили |
| 19, 26 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Каркатеевы» (Нефтеюганское УМН ЛПДС «Каркатеевы»), 628323, Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с. п. Каркатеевы |
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-20000 | РВСП-10000 | РВСП-20000 | |
| Номинальная вместимость, м3 | 20000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,10 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-20000 РВСП-10000 РВСП-20000 | |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +40 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4
| Наименование | Обозначение | Количество |
| 1 Резервуар вертикальный стальной цилиндрический | РВС-20000 | 2 шт. |
| 2 Паспорт | - | 2 экз. |
| 3 Г радуировочная таблица | - | 2 экз. |
| 4 Резервуар вертикальный стальной цилиндрический | РВСП-10000 | 5 шт. |
| 5 Паспорт | - | 5 экз. |
| 6 Г радуировочная таблица | - | 5 экз. |
| 7 Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 5 шт. |
| 8 Паспорт | - | 5 экз. |
| 9 Г радуировочная таблица | - | 5 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408.
Приказ № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 18 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
