| Номер в госреестре | 74096-19 |
| Наименование СИ | Комплекты аппаратуры |
| Обозначение типа СИ | ПТА-1У |
| Изготовитель | Акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (АО "СПМБМ "Малахит"), г. Санкт-Петербур |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты аппаратуры ПТА-1У (далее по тексту - КА ПТА-1У) предназначены для измерений избыточного давления, линейных перемещений, скорости и времени.
Принцип действия КА ПТА-1У основан на измерении контролируемых параметров датчиками соответствующих физических величин, преобразовании измерительных сигналов в цифровой код с последующей обработкой информации в компьютере типа ноутбук и выдачей результатов измерений на устройство индикации компьютера в удобном для пользователя виде.
Давление, передающееся в измерительные камеры датчиков, преобразуется в нормированный токовый сигнал, который поступает на коммутатор, где преобразуется в цифровой код. Цифровые коды поступают в промышленный ноутбук, где происходит обработка и формирование данных о давлении.
Датчик перемещения соединен с выбрасываемым изделием с помощью троса диаметром 1,0 мм. При движении изделия с кассеты датчика перемещения сматывается трос, вращая при этом кассету. Вместе с кассетой вращается диск оптоэлектронного преобразователя, импульсный сигнал с которого поступает в коммутатор, где преобразуется в цифровой код. Цифровые коды поступают в промышленный ноутбук, где происходит обработка и формирование данных о перемещении и скорости изделия.
Во время движения изделия срабатывает выпускной клапан БТС с электрическим сигнализатором. К нормально замкнутым клеммам сигнализатора присоединяется приспособление БТС. При размыкании/замыкании контактов сигнализатора в приспособлении БТС формируется сигнал открытого/закрытого клапана БТС. Сигналы поступают в коммутатор, где преобразуются в цифровые коды. Цифровые коды поступают в промышленный ноутбук, где происходит обработка и формирование данных о времени открытого положения клапана БТС.
Оформлена декларация о соответствии № ЕАЭС N RU Д-Яи.АВ49.В.00462/18 от 08.11.2018 г. КА ПТА-1У требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

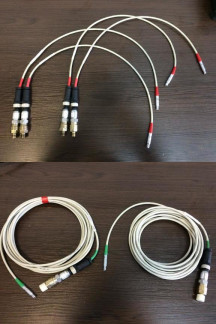

Общий вид устройств, входящих в состав КА ПТА-1У, и место опломбирования приведены на рисунке 1. Защита от несанкционированного доступа обеспечена опломбированием в виде наклейки на корпусе коммутатора.
а) б)
ЛТПИ.406239.002-01, в) - датчики давления ЛТПИ.406239.002-03, г) - датчики перемещения, д) - коммутатор, е) - приспособления для подключения к сигнализатору клапана БТС, ж) - промышленный ноутбук, и) - коммутатор и место опломбирования наклейкой
Программное обеспечение (ПО) КА ПТА-1У предназначено для регистрации, обработки и отображения результатов измерений.
Метрологически значимая часть ПО находится в файле:
- PTA1U.exe - преобразование, обработка, хранение и отображение информации, получаемой с датчиков, построение графиков, вывод на печать.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PTA1U.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | 72013294ac9f5 c292bad8bea2f35a80b992403 46ba6176a2fa512551d6b 7a71c |
| Алгоритм вычисления идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 |
| Пределы допускаемой приведенной к верхнему пределу измерений (ВП) погрешности измерений избыточного давления, % | ±1,5 |
| Диапазон измерений избыточного давления, МПа | от 0 до 6 |
| Пределы допускаемой приведенной к ВП измерений избыточного давления, % | ±1,5 |
| Диапазон измерений избыточного давления, МПа | от 0 до 16 |
| Пределы допускаемой приведенной к ВП измерений избыточного давления, % | ±1,5 |
| Диапазон измерений линейного перемещения, м | от 0 до 12 |
| Пределы допускаемой абсолютной погрешности измерений линейного перемещения, м | ±0,1 |
| Диапазон измерений скорости в точке пространства на расстоянии от 2 до 12 м, м/с | от 5 до 30 |
| Пределы допускаемой абсолютной погрешности измерений скорости в точке пространства на расстоянии от 2 до 12 м, м/с | ±0,5 |
| Диапазон измерений времени открытого положения выпускного клапана БТС, с | от 0 до 15 |
| Пределы допускаемой абсолютной погрешности измерений времени открытого положения выпускного клапана БТС, с | ±0,01 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 11 |
| - частота переменного тока, Гц | 50 ± 2 |
| Потребляемая мощность, В • А, не более | 100 |
| Г абаритные размеры (диаметр; высота или длина; ширина; | |
| высота), мм, не более: | |
| - датчик давления ЛТПИ.406239.002 | 022;132 |
| - датчик давления ЛТПИ.406239.002-01 | 022;132 |
| - датчик давления ЛТПИ.406239.002-02 | 022;132 |
| - датчик давления ЛТПИ.406239.002-03 | 022;132 |
| - датчик перемещения ЛТПИ.402162.001 | 420;215; 105 |
| - коммутатор | 320;208;110 |
| - промышленный ноутбук | 360;300;65 |
| - приспособление для подключения к сигнализатору БТС | |
| ЛТПИ.402111.001 | 65;50;40 |
| Масса, кг, не более: | |
| - датчик давления ЛТПИ.406239.002 | 0,15 |
| - датчик давления ЛТПИ.406239.002-01 | 0,40 |
| - датчик давления ЛТПИ.406239.002-02 | 0,15 |
| - датчик давления ЛТПИ.406239.002-03 | 0,35 |
| - датчик перемещения ЛТПИ.402162.001 | 5 |
| - коммутатор | 4,2 |
| - промышленный ноутбук | 4,8 |
| - приспособление для подключения к сигнализатору БТС | |
| ЛТПИ.402111.001 | 0,4 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от +10 до +30 |
| - относительная влажность воздуха | от 30 до 80 |
| - атмосферное давление, кПа | от 80,0 до 106,7 |
| Средняя наработка на отказ, ч | 15723 |
| Назначенный срок службы, лет | 7 |
наносится типографским способом на титульные листы паспорта ЛТПИ.778571.007 ПС и руководства по эксплуатации ЛТПИ.778571.007 РЭ.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| КА ПТА-1У в составе: | ||
| - датчик давления | ЛТПИ.406239.002 | 2 шт. |
| - датчик давления | ЛТПИ.406239.002-01 | 2 шт. |
| - датчик давления | ЛТПИ.406239.002-02 | 2 шт. |
| - датчик давления | ЛТПИ.406239.002-03 | 2 шт. |
| - датчик перемещения | ЛТПИ.402162.001 | 2 шт. |
| - коммутатор | ЛТПИ.408842.001 | 1 шт. |
| - промышленный ноутбук | ТУ 4013 -00313 5 82297-2013 | 1 шт. |
| - приспособление для подключения к | ||
| сигнализатору БТС | ЛТПИ.402111.001 | 2 шт. |
| - кабель соединительный | ЛТПИ.685666.001 | 2 шт. |
| - приспособление проверочное | ЛТПИ.402111.002 | 1 шт. |
| - комплект ЗИП | ЛТПИ.778571.007 ЗИ | 1 шт. |
| Комплект аппаратуры ПТА-1У. Руководство по эксплуатации. | ЛТПИ.778571.007 РЭ | 1 экз. |
| Комплект аппаратуры ПТА-1У. Паспорт. | ЛТПИ.778571.007 ПС | 1 экз. |
| Комплект аппаратуры ПТА-1У. | ||
| Программа «ПТА-1У». Руководство | ЛТПИ.778571.007 Д1 | 1 экз. |
| оператора. | ||
| Комплект аппаратуры ПТА-1У. Программа «ПТА-1У». Формуляр. | ЛТПИ.778571.007 Д4 | 1 экз. |
| ГСИ. Комплект аппаратуры ПТА-1У. Методика поверки. | МП-2071-0010-2018 | 1 экз. |
осуществляется по документу МП-2071-0010-2018 «ГСИ. Комплект аппаратуры ПТА-1У. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 сентября 2018 г. Основные средства поверки:
- Манометр избыточного давления грузопоршневой МП-600 (рег. № 16026-97): диапазон измерений избыточного давления от 1 до 60 МПа, класс точности 0,05,
- Манометр грузопоршневой образцовый МП-60М (рег. № 11181-87): диапазон измерений избыточного давления от 0,1 до 6 МПа, класс точности 0,05,
- Рулетка измерительная металлическая типа Р (рег. № 51171-12): диапазон измерений длины 0 - 20 м, класс точности 3,
- Генератор сигналов произвольной формы 33220А (рег. № 32993-09): диапазон частот выходного сигнала прямоугольной формы от 1 мкГц до 20 МГц, диапазон частот выходного сигнала произвольной формы от 1 мкГц до 6 МГц, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 210-5, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых КА ПТА-1У с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Приказ № 1339 от 29.06.2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм» Комплект аппаратуры ПТА-1У. Технические условия ЛТПИ.778571.007 ТУ
