| Номер в госреестре | 74058-19 |
| Наименование СИ | Акселерометры пьезоэлектрические |
| Обозначение типа СИ | 638М01 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры пьезоэлектрические 638М01 предназначены для измерений виброускорения.
Акселерометр пьезоэлектрический 638М01 является преобразователем инерционного типа, имеющий выход по напряжению.
В основе принципа действия акселерометра пьезоэлектрического 638М01 лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического сигнала при механическом воздействии внешних колебаний на пьезокристалл.
Конструктивно акселерометр пьезоэлектрический 638М01 состоит из пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических изоляторов, заключенных в металлический корпус.
Внешний вид акселерометра пьезоэлектрического 638М01 представлен на рисунке 1.

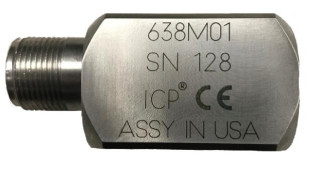

Рисунок 1 - Общий вид акселерометра пьезоэлектрического 638М01
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м-с-2) | 2,54 |
| Диапазон измерений пикового значения виброускорения, м/с , (ПИК) | от 0,01 до 1036 |
| Диапазон рабочих частот, Гц | от 4 до 1500 |
| Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % | ±10 |
| Неравномерность амплитудно-частотной характеристики в диапазонах частот: от 4,0 до 400 Гц включ., % св. 400 до 1500 Гц, дБ | ±5 ±3 |
| Нелинейность амплитудной характеристики, % | 1 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц в рабочем диапазоне температур от -196 до +121 °С, % | ±15 |
| Диапазон показаний виброускорения, м/с2, (ПИК) | от 0,01 до 1962 |
Таблица 2 - Основные технические характеристики
| Габаритные размеры, (высотахдлинахширина), мм, не более | 25,4x57,4x25,4 |
| Масса, г | 181 |
| Срок службы, лет | 10 |
| У словия эксплуатации - температура окружающей среды, °С | от -196 до +121 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр пьезоэлектрический | 638М01 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | РТ-МП-5626-441-2018 | 1 экз. |
осуществляется по документу РТ-МП-5626-441-2018 «ГСИ. Акселерометры пьезоэлектрические 638М01. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 ноября 2018 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
- осциллограф цифровой LeCroy WaveAce 2034 (регистрационный номер в Федеральном информационном фонде 53945-13);
- усилитель измерительный NEXUS мод. 2692 (регистрационный номер в Федеральном информационном фонде 43778-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц Техническая документация изготовителя PCB Piezotronics, Inc.
