| Номер в госреестре | 74028-19 |
| Наименование СИ | Приборы измерительные |
| Обозначение типа СИ | КИВ-500/110 |
| Изготовитель | Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»), Пермский край, м.р-н Пермский, с.п. Савинское, д. Ванюки |
| Год регистрации | 2019 |
| Срок свидетельства | 15.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерительные КИВ-500/110 (далее - приборы) предназначены для измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов.
Принцип действия приборов основан на преобразовании переменного тока, протекающего через встроенный резистор в контролируемой цепи, включающей блок входов, блок фильтров, с последующей обработкой сигнала аналого-цифровым преобразователем.
Приборы выпускаются в четырех модификациях: КИВ-500/110-3/3, КИВ-500/110-3/6, КИВ-500/110-15/3, КИВ-500/110-15/6, различающихся между собой количеством каналов измерения, диапазоном измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов и номинальным значением сопротивления встроенного резистора в контролируемой цепи.
Расшифровка условного обозначения приборов измерительных КИВ-500/110: КИВ-500/110-ХХ/Х
Количество каналов измерения
- Номинальное значение сопротивления встроенного резистора
в контролируемой цепи
- Тип средства измерений
Приборы монтируются в стальные монтажные шкафы двух типоразмеров, предназначенные для защиты от внешних воздействий.
Типоразмер шкафа определяется количеством измерительных каналов в модификациях прибора.
Измерительные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры.
Управление приборами осуществляется посредством внешнего программного обеспечения, устанавливаемого на персональный компьютер.
Измерения могут проводиться как автоматически с определенным периодом, так и вручную (по команде оператора). Результаты, дата и время проведения измерений сохраняются в памяти прибора.

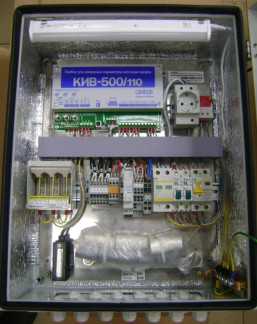

Общий вид приборов с указанием мест нанесения знака поверки и пломбировки приведен на рисунках 1 и 2.
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (kiv500_110.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики прибора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) прибора предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО «KIV» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления прибором, сбора информации с прибора, хранения и представления пользователю информации в удобном виде. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное: | |
| Идентификационное наименование ПО | kiv500 110.sim |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 51124FA0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
| Внешнее: | |
| Идентификационное наименование ПО | KIV.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 04B25957 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) для модификации, мА: - КИВ-500/110-3/3; - КИВ-500/110-3/6; - КИВ-500/110-15/3; - КИВ-500/110-15/6 | от 2 до 110 от 2 до 110 от 0,4 до 22 от 0,4 до 22 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) для модификации, %: - КИВ-500/110-3/3: | |
| - в диапазоне измерений от 2 до 5 мА включ. | ±4 |
| - в диапазоне измерений св. 5 до 9 мА включ. | ±2 |
| - в диапазоне измерений св. 9 до 110 мА | ±1 |
| - КИВ-500/110-3/6: | |
| - в диапазоне измерений от 2 до 5 мА включ. | ±4 |
| - в диапазоне измерений св. 5 до 9 мА включ. | ±2 |
| - в диапазоне измерений св. 9 до 110 мА | ±1 |
| - КИВ-500/110-15/3: | |
| - в диапазоне измерений от 0,4 до 1,0 мА включ. | ±4 |
| - в диапазоне измерений св. 1,0 до 1,8 мА включ. | ±2 |
| - в диапазоне измерений св. 1,8 до 22,0 мА | ±1 |
| - КИВ-500/110-15/6: | |
| - в диапазоне измерений от 0,4 до 1,0 мА включ. | ±4 |
| - в диапазоне измерений св. 1,0 до 1,8 мА включ. | ±2 |
| - в диапазоне измерений св. 1,8 до 22,0 мА | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов измерения силы переменного тока номинальной частотой 50 Гц для модификации, шт: - КИВ-500/110-3/3; | 3 |
| - КИВ-500/110-3/6; | 6 |
| - КИВ-500/110-15/3; | 3 |
| - КИВ-500/110-15/6 | 6 |
| Параметры электропитания: - напряжение переменного тока, В | от 90 до 260 |
| - частота переменного тока, Гц | от 47 до 440 |
| - напряжение постоянного тока, В | от 120 до 370 |
| Порты внешней связи | USB |
| Входное сопротивление измерительного канала, Ом | 50 |
| Время установления рабочего режима, мин, не более | 20 |
| Габаритные размеры, мм: - модификаций КИВ-500/110-3/3; КИВ-500/110-15/3 - высота | 210±5 |
| - ширина | 400±5 |
| - длина | 500±5 |
| - модификаций КИВ-500/110-3/6; КИВ-500/110-15/6 - высота | 250±5 |
| - ширина | 500±5 |
| - длина | 700±5 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 30 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от -60 до +85 95 от 84 до 106,7 |
наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации ВЦ.411729.043 РЭ типографским способом.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор измерительный КИВ-500/110 | ВЦ.411729.043 | 1 шт. |
| Комплект принадлежностей в составе: | ||
| Диск с ПО «KIV» | - | 1 шт. |
| USB-кабель 24AWG | - | 1 шт. |
| Комплект монтажных частей | - | 1 шт. |
| Руководство по эксплуатации | ВЦ.411729.043 РЭ | 1 экз. |
| Паспорт | ВЦ.411729.043 ПС | 1 экз. |
| Методика поверки | ВЦ.411729.043 МП | 1 экз. |
осуществляется по документу ВЦ.411729.043 МП «Приборы измерительные КИВ-500/110. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.06.2018 г.
Основные средства поверки:
- калибратор переменного тока «Ресурс-К2» (регистрационный номер в Федеральном информационном фонде 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) на свидетельство о поверке в виде наклейки и (или) поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ВЦ.411729.043 ТУ Приборы измерительные КИВ-500/110. Технические условия Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
| Зарегистрировано поверок | 275 |
| Поверителей | 4 |
| Актуальность данных | 24.10.2025 |
