| Номер в госреестре | 73982-19 |
| Наименование СИ | Анализаторы комбинированные |
| Обозначение типа СИ | M400 Type 3 |
| Изготовитель | "Mettler-Toledo AG", Швейцария; Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы комбинированные M400 Type 3 (далее - анализаторы) предназначены для измерений объёмной доли влаги и углекислого газа в газовых средах для контроля технологических процессов промышленных предприятий.
Анализаторы комбинированные M400 Type 3 комплектуются датчиками GPro 500 TDL, предназначенными для измерений содержания углекислого газа и вдаги.
Принцип действия датчиков GPro 500 TDL основан на абсорбционной спектроскопии с настраиваемым диодным лазером (TDL). Датчики предназначены для непрерывного контроля газа in-situ в вытяжных шахтах, трубах и других подобных системах и обеспечивают измерение среднего значения объемной доли газа внутри оптического канала без необходимости их юстировки.
Конструктивно анализаторы представляют собой одноканальные приборы и состоят из вторичного и первичного преобразователей (GPro 500 TDL). Вторичный преобразователь представляет собой микропроцессорный блок с жидкокристаллическим дисплеем и клавиатурой.
Датчики GPro 500 TDL подсоединяются к анализатору M400 с помощью соединительной коробки, через которую также в измерительную головку поступают аналоговые сигналы от 4 до 20 мА от датчиков температуры и давления, используемые для коррекции выходного сигнала по температуре и давлению.
На экране анализатора M400 Type 3 отображаются измеренные значения объемной доли диоксида углерода и влаги, температуры и давления процесса, а также коэффициента пропускания. Результаты измерений и параметры конфигурации приборов отображаются на четырехстрочном жидкокристаллическом дисплее с подсветкой.
Анализаторы имеют встроенный интерфейс RS 485 для передачи данных и сервисный интерфейс Ethernet. Интерфейс Ethernet может использоваться для вывода данных и централизованного конфигурирования прибора с персонального компьютера.

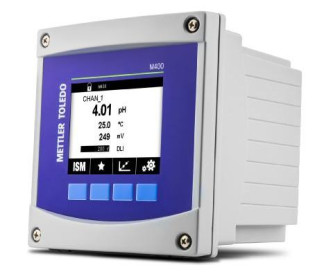

Общий вид анализатора комбинированного M400 Type 3 приведен на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Конструкция анализаторов комбинированных M400 Type 3 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SW.bin |
| Номер версии (идентификационный номер ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | 7F74LC96F6526G9XZ3J682259845H8R2K |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли углекислого газа, % | от 0 до 100 |
| Пределы допускаемой погрешности измерений объемной доли углекислого газа, %: - приведенной в диапазоне от 0 до 5 % включ. - относительной в диапазоне св. 5 до 100 % | ±5 ±5 |
| Диапазон показаний объёмной доли влаги, млн-1 | от 5 до 200000 |
| Диапазон измерений объёмной доли влаги, млн-1 | от 5 до 30000 |
| Пределы допускаемой погрешности измерений объёмной доли влаги, %: - приведенной в диапазоне от 5 до 105 млн-1 включ. - относительной в диапазоне св. 105 до 30000 млн-1 | ±5 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота тока, Гц | 220-22 50±1 |
| Габаритные размеры, мм, не более: | |
| - анализатор M400 Type 3 | |
| - высота | 150 |
| - длина | 150 |
| - ширина | 136 |
| - датчик GPro 500 TDL | |
| - длина | 878 |
| - диаметр | 175,5 |
| Масса, кг, не более: | |
| - анализатор M400 Type 3 | 1,5 |
| - датчик GPro 500 TDL | 16 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более - давление окружающей среды, кПа | от -10 до +55 95 от 84 до 106,7 |
наносят на титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор комбинированный модели М400 Type 3 | - | 1 шт. |
| Датчик | GPro 500 TDL | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 205-16-2018 | 1 экз. |
осуществляется по документу МП 205-16-2018 «Анализаторы комбинированные M400 Type 3. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 сентября 2018 г.
Основные средства поверки:
- ГСО 10540-2014 состава смеси диоксида углерода в азоте;
- генератор газовых смесей ГГС-03-03 (рег. №19351-00);
- гигрометр точки росы Michell Instruments модификации S8000 RS (рег. № 59944-15);
- генератор влажного газа Michell Instruments модификация VDS-3 (рег. № 48434-11);
- азот газообразный особой чистоты сорт 1-й по ГОСТ 9392-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы-изготовителя «Mettler-Toledo AG», Швейцария Техническая документация фирмы-изготовителя «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай
