Резервуар стальной вертикальный цилиндрический РВС-20000, 73977-19

Назначение

Резервуар стальной вертикальный цилиндрический РВС-20000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.

Резервуар представляет собой наземный вертикальный сварной сосуд цилиндрической формы с днищем и стационарной крышей. Цилиндрическая стенка резервуара включает в себя: восемь цельносварных поясов. Нижний слой фундамента сделан из песка с битумной пропиткой, верхний слой - песчаная подушка. Резервуары оборудованы боковой металлической лестницей, приемно-раздаточными устройствами и люками и для обслуживания во время эксплуатации.

Резервуар стальной вертикальный цилиндрический РВС-20000 № 1 установлен на территории ПАО «Т Плюс» филиал «Марий Эл и Чувашии» Чебоксарская ТЭЦ-2, по адресу: 428022, г. Чебоксары, ш. Марпосадское, д. 4.

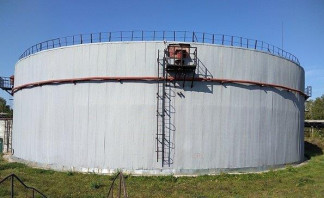

Общий вид резервуара стального вертикального цилиндрического РВС-20000 № 1 представлен на рисунке 1.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерения

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);

-    рулетка измерительная металлическая Р30У2К, с верхним пределом измерений 30 м (рег. № 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, ПГ±(0,001Ь+0,03) мм (рег. № 46426-11);

-    нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ПГ ±15” (рег. № 55446-13);

-    штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);

-    линейка измерительная металлическая, (0-500) мм, ПГ ±0,1 мм (рег. № 20048-05). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-20000

ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
