| Номер в госреестре | 73974-19 |
| Наименование СИ | Пробоотборники аэрозольные |
| Обозначение типа СИ | Циклон-БИО |
| Изготовитель | ФГАОУ ВО "Национальный исследовательский ядерный университет "МИФИ", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробоотборники аэрозольные «Циклон-БИО» (далее - пробоотборники) предназначены для отбора проб воздуха с заданным объемным расходом с целью последующего определения состава и свойств аэрозольных загрязнений.
Принцип работы пробоотборника основан на отборе проб воздуха с аэрозольными частицами определенного размера за счет инерциального разделения и осаждения этих частиц на жидком осадителе. При этом отбор пробы производится с фиксированным значением объемного расхода.
Конструктивно пробоотборник состоит из двух блоков: пробоотборного (модуль импактора) и электронного (модуль циклона), соединенных друг с другом гибким воздуховодом. Основные элементы пробоотборного блока: вентилятор, с помощью которого осуществляется забор воздуха, и щелевой импактор, который отсекает в отбираемом воздухе аэрозольные частицы определенного размера. Основные элементы электронного блока: циклонный коллектор, в котором осуществляется осаждение отобранных частиц путем взаимодействия воздушного потока с рециркулирующей жидкой фазой (водой), электронное устройство управления работой пробоотборника, жидкокристаллический дисплей. Результатом пробоотбора является жидкая проба с осажденными частицами объемом не более 10 мл.
По способу эксплуатации пробоотборник является переносным оборудованием.
Питание пробоотборника осуществляется как от сети переменного тока, так и от источника постоянного тока. Управление пробоотборником возможно при помощи компьютера через интерфейсы связи RS 485 и USB.

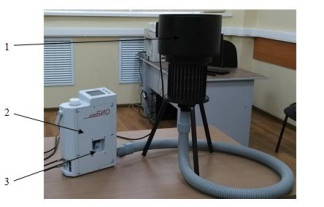

Внешний вид пробоотборника приведен на рисунке 1, схема его пломбировки от несанкционированного доступа - на рисунке 2.
Рисунок 2 - Схема пломбировки пробоотборника аэрозольного «Циклон-БИО»
от несанкционированного доступа
Пробоотборники имеют встроенное программное обеспечение (ПО), разработанное НИЯУ МИФИ. Основные функции ПО: управление работой пробоотборника, контроль заданных параметров пробоотбора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Cyclone |
| Номер версии (идентификационный номер) ПО | не ниже 1.5 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики пробоотборников приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон установки объемного расхода воздуха, дм3/мин | от 200 до 10000 |
| Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % | ±20 |
| Диапазон размеров отбираемых аэрозольных частиц, мкм | от 0,5 до 5 |
| Эффективность* отбора аэрозольных частиц в жидкой фазе, %, не менее | 50 |
| * Термин по ГОСТ Р ЕН 13205-2010 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой 50±1 Гц, В | 220±22 |
| Напряжение питания от источника постоянного тока, В | 12±2 |
| Наименование характеристики | Значение |
| Потребляемая мощность пробоотборников при работе от сети переменного тока, В-А, не более | 170 |
| Габаритные размеры пробоотборного блока пробоотборника, мм, не более: - высота | 665 |
| - диаметр | 292 |
| Габаритные размеры электронного блока пробоотборника, мм, не более: - длина | 280 |
| - ширина | 120 |
| - высота | 410 |
| Масса, кг, не более: - пробоотборного блока | 7,2 |
| - электронного блока | 5,6 |
| Рабочие условия применения: - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность окружающего воздуха при температуре +25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на лицевую поверхность модуля циклона в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность пробоотборников приведена в таблице 4.
Таблица 4 - Комплектность пробоотборников
| Наименование | Обозначение | Количество |
| Пробоотборник аэрозольный «Циклон-БИО» в составе: - пробоотборный блок | - | 1 |
| - электронный блок | 1 | |
| Сетевой адаптер 220-24 В | - | 1 |
| Соединительный кабель 24 В | - | |
| Адаптер 12-24 В | - | 1 |
| Шланг соединительный воздушный | - | 1 |
| Упаковка | - | 1 |
| Паспорт | КДРФ.413121.006ПС | 1 |
| Руководство по эксплуатации | КДРФ.413121.006РЭ | 1 |
| Методика поверки | МП-640-038-17 | 1 |
осуществляется по документу МП-640-038-17 «Инструкция. Пробоотборник аэрозольный «Циклон-БИО». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06.10.2017 г. Основные средства поверки:
- расходомер-счетчик газа РГТ, модификация РГТ-6, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51713-12;
- анемометр электронный ЭА-70(0), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38822-08;
- рабочий эталон единицы счетной концентрации аэрозольных частиц размером от 0,1 до 10,0 мкм в диапазоне от 100 до 107 дм-3, рег. № 3.1.ZZT.0024.2013;
- анализатор фотометрический универсальный КФК-3М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 24057-02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пробоотборников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке пробоотборников в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
КДРФ.413121.006ТУ Пробоотборник аэрозольный «Циклон-БИО». Технические условия
