Государственный реестр средств измерений (ГРСИ)

Резервуар горизонтальный стальной цилиндрический РГС-40, 73934-19

Резервуар горизонтальный стальной цилиндрический РГС-40 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти.
Карточка СИ
Номер в госреестре 73934-19
Наименование СИ Резервуар горизонтальный стальной цилиндрический
Обозначение типа СИ РГС-40
Изготовитель ОАО "Первомайскхиммаш", р.п.Первомайский
Год регистрации 2019
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар горизонтальный стальной цилиндрический РГС-40 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти.

Описание

Принцип действия резервуаров основан на измерении объема нефти в зависимости от уровня наполнения.

Резервуар представляет собой подземную стальную конструкцию цилиндрической формы с усеченно-коническими днищами. Основная конструкция резервуара выполнена из стали 09Г2С-15. Резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефти: патрубками приемо-раздаточными; и безопасной эксплуатации резервуаров: дыхательным клапаном, люком-замерными, люками-лазами, сигнализатором уровня и уровнемером для его замера. Резервуар оснащен молниезащитой, защитой от статического электричества.

Резервуар горизонтальный стальной цилиндрический РГС-40 расположен на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга»), Самарского районного нефтепроводного управления станции смешения нефти, 443526, Самарская область, Волжский район, пос. Просвет.

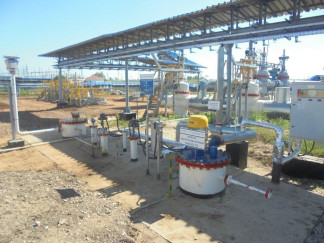

Общий вид места установки и эскиз резервуара горизонтального стального цилиндрического РГС-40 представлен на рисунках 1-2.

Рисунок 2 - Эскиз резервуара

Пломбирование резервуара горизонтального стального цилиндрического РГС-40 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

40

Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм:

- внутренний диаметр

2400

- длина

8370

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Резервуар стальной горизонтальный цилиндрический

РГС-40 № 59061

1 шт.

2 Паспорт

-

1 экз.

3 Г радуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15 % (рег. № 11735-06);

-    Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);

-    Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);

-    Анализатор-течеискатель АНТ-3М, ПГ ±5 % (рег. № 39982-08);

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам горизонтальному стальному цилиндрическому РГС-40

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 25.07.2025
