| Номер в госреестре | 73931-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | ОАО "Курганский завод химического машиностроения", г.Курган |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-25 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти.
Принцип действия резервуаров основан на измерении нефти в зависимости от уровня его наполнения.
Резервуары представляют собой подземные закрытые горизонтальные цилиндрические сосуды с усечено-коническими днищами. Категория размещения и климатическое исполнение резервуаров - УХЛ. Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефти: приемо-раздаточными патрубками; люками-замерными, люками-лазами с устройством подъемно-поворотным и лестницей для эксплуатации, уровнемеры для замера уровня. Резервуары оснащены молниезащитой, защитой от статического электричества.
Резервуары горизонтальные стальные цилиндрические РГС-25 №№1, 2 установлены на территории филиала АО «Транснефть - Приволга» Самарское районное нефтепроводное управление ПСП «Сызранский», по адресу: 446408, Самарская область, Кинельский район, с. Парфеновка.

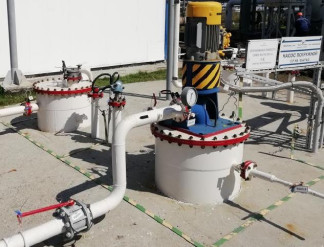

Общий вид места установки и эскиз резервуаров горизонтальных стальных
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-25 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номер резервуара | 1 | 2 |
| Номинальная вместимость, м3 | 25 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, | |
| - внутренний диаметр | 2400 |
| - длина | 5830 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -60 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплексность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар горизонтальный стальной цилиндрический | РГС-25 №№ 1, 2 | 2 шт. |
| 2 Паспорт | - | 2 экз. |
| 3 Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15% (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г с верхним пределом измерений 20 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-25
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
