Резервуары горизонтальные стальные цилиндрические РГС-50, 73927-19

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные горизонтальные цилиндрические сосуды с коническими днищами. Основные конструкции резервуаров выполнены из стали СтЗСп. Каждый резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: патрубками приемо-раздаточными; и безопасной эксплуатации резервуаров: дыхательным клапаном, люком-замерными, люками-лаз с устройством подъемно-поворотным и лестницей, сигнализатором уровня и уровнемером для его замера. Резервуары оснащены молниезащитой, защитой от статического электричества.

Резервуары горизонтальные стальные цилиндрические РГС-50 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга»), Самарского районного нефтепроводной линейной производственно-диспетчерской станции «Совхозная», 446097, Самарская область, Хворостянский район, п. Прогресс.

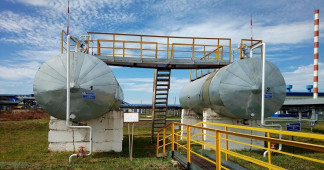

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15 % (рег. № 11735-06);

-    Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);

-    Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);

-    Анализатор-течеискатель АНТ-3М, ПГ ±5 % (рег. № 39982-08);

3

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-50

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
