| Номер в госреестре | 73923-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Компания "SVL - SAILIOT OY", Финляндия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

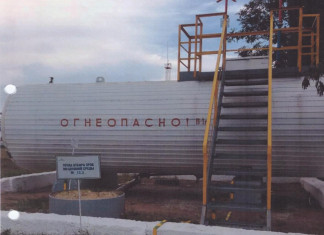

Резервуары представляют собой стальные конструкции цилиндрической формы со сферическими днищами. Расположение - наземное. Категория размещения и климатическое исполнение резервуаров - УХЛ1. Основные конструкции резервуаров выполнены из стали СтЗпс (Fe37B). Фундамент резервуара представляет собой бетонную опору. Резервуары оборудованы боковыми металлическими лестницами, по периметру которых установлено ограждение. Резервуары имеют замерные люки для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Резервуары стальные горизонтальные цилиндрические РГС-20 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») по адресам, указанным в таблице 1.
Таблица 1 - Месторасположение резервуаров
| Номер резервуара | Место расположения резервуара, адрес |
| 2 | Саратовское районное нефтепроводное управление, нефтеперерабатывающая станция «Бородаевка» (Саратовское РНУ НПС «Бородаевка»), 413081, Саратовская обл., Марксовский р-н, с. Филипповка. |
| 6504/16 | Саратовское районное нефтепроводное управление, линейная производственно-диспетчерская станция «Грачи» (Саратовское РНУ ЛПДС «Грачи», 413840, Саратовская обл., Балаковский район, п. Грачи |
| 6399 36/36 | Саратовское районное нефтепроводное управление, база производственного обслуживания (Саратовское РНУ БПО), 410080, г. Саратов, площадка Трофимовский-2. |
| 3 | Саратовское районное нефтепроводное управление, линейная производственно-диспетчерская станция «Красноармейская» (Саратовское РНУ ЛПДС «Красноармейская»), 412802, Саратовская обл., г. Красноармейск. |
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Номер резервуара | 2 | 3 | 6504/16 | 6399 36/36 |
| Номинальная вместимость, м3: | 20 | 20 | 20 | 20 |
| - 1 секция | 17,0 | 17,0 | 17,0 | 17,0 |
| - 2 секция | 3,0 | 3,0 | 3,0 | 3,0 |
| Пределы допускаемой относительной | ||||
| погрешности определения вместимости | ±0,25 | |||
| резервуара (объемный метод), % | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Номер резервуара | 2 | 3 | 6504/16 | 6399 36/36 |
| Габаритные размеры, мм: - диаметр - длина | 2000 6960 | 2000 6960 | 2000 6960 | 2000 6960 |
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от - | 60 до +40 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | |||
наносится на титульный лист технического паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуары стальные горизонтальные цилиндрические | РГС-20 №№ 2, 3, 6504/16, 6399 36/36 | 4 шт. |
| 2 Паспорт | - | 4 экз. |
| 3 Г радуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- Уровнемер «Струна-М» от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ±5 % (рег. № 39982-08);
3
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.08.2025 |
