Резервуар стальной горизонтальный цилиндрический РГС-25, 73913-19

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта, согласно градуировочной таблице резервуара.

Резервуар представляет собой стальной горизонтальный сосуд цилиндрической формы днищами. Расположение резервуара- подземное. Тип - резервуар горизонтальный стальной одностенный. Категория размещения и климатическое исполнение резервуара - УХЛ1. Основная конструкция резервуара выполнена из стали СтЗСп. Резервуар оснащенен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемо-раздаточными для заполнения и опорожнения; люк-замерным, люк-лазом для эксплуатации.

Резервуар стальной горизонтальный цилиндрический РГС-25 №25 расположен на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») Волгоградского районного нефтепроводного управления приемо-сдаточного пункта «Волгоградский» (Волгоградское РНУ ПСП «Волгоградский»), по адресу 400029, г. Волгоград, пр. 40 лет ВКСМ, д.55.

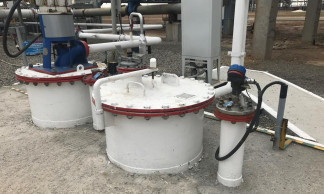

Общий вид места установки и эскиз резервуара стального горизонтального цилиндрического РГС-25 № 25 представлены на рисунках 1-2.

Рисунок 2 - Эскиз резервуара

Пломбирование резервуара стального горизонтального цилиндрического РГС-25 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);

-    Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);

-    Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1°С, (рег. № 303-91);

-    Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
