| Номер в госреестре | 73896-19 |
| Наименование СИ | Делитель напряжения импульсный |
| Обозначение типа СИ | ДН-2МВ |
| Изготовитель | ООО "НПП "ВЭЛИТ", г.Истра |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель напряжения импульсный ДН-2МВ (далее по тексту делитель) предназначен для использования в качестве масштабного преобразователя высоких напряжений стандартизованных грозовых и коммутационных импульсов до уровня, пригодного для измерений с помощью стандартных приборов.
Принцип действия делителя основан на методе емкостного деления.
Делитель состоит из следующих элементов: основание, плечо высокого напряжения с низковольтным выводом, плечо низкого напряжения, электростатические экраны и растяжки.
Конструктивно плечо высокого напряжения делителя выполнено в виде колонны, состоящей из трех элементов в армированных полимерных покрышках, установленных друг на друга и соединенных между собой. Нижний элемент имеет низковольтный вывод. Диэлектрик конденсаторов делителя - плёночный, пропитан трансформаторным маслом. В качестве дополнительных элементов для устойчивости верхнего плеча делителя, используются растяжки из полимерных линейных стержневых изоляторов с защитной оболочкой из кремнийорганической резины, идущие от промежуточных электростатических экранов к основанию.
Делитель предназначен для использования в испытательных высоковольтных лабораториях электротехнического и энергетического профиля.

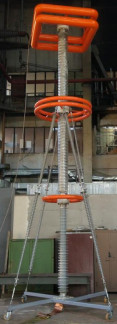

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон преобразований высокого напряжения стандартизованных коммутационных импульсов, кВ | от 100 до 1800 |
| Диапазон преобразований входного высокого напряжения стандартизованных грозовых импульсов, кВ | от 100 до 2000 |
| Номинальное значение коэффициента масштабного преобразования | 40000 |
| Пределы допускаемой относительной основной погрешности коэффициента масштабного преобразования, % | ±3,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 7500 |
| - ширина | 3000 |
| - длинна | 3000 |
| Масса, кг, не более | 700 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +15 до +25 |
| - относительная влажность, % | до 80 при +20 оС |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения импульсный ДН-2МВ, заводской № 1 | 1 шт. | |
| Руководство по эксплуатации | РВСТ.014.00.00.00.00 РЭ | 1 экз. |
| Паспорт | РВСТ.014.00.00.00.00 ПС | 1 экз. |
| Методика поверки | МП 206.1-205-2018 | 1 экз. |
осуществляется по документу МП 206.1-205-2018 «Делитель напряжения импульсный ДН-2МВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.11.2018 г.
Основные средства поверки:
Измерительная система ИС-500 (регистрационный номер в Федеральном информационном фонде 3.1.ZZM.0233.2013);
Делитель напряжения ДН-100э (регистрационный номер в Федеральном информационном фонде 54883-13);
Мультиметр цифровой 34450A (регистрационный номер в Федеральном информационном фонде 55261-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к делителю напряжения импульсному ДН-2МВ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.817-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ
