Системы автоматизированные измерительные ТЕСТ-6408-03, 73881-19

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

unmn8i math.dll

Номер версии ПО (идентификационный код)

не ниже 1.0

Цифровой идентификатор ПО

F1697EE3

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Наименование характеристики

Значение

Диапазоны измерений напряжения постоянного тока, В:

-    для мезонинных модулей МН8И-10В;

-    для мезонинных модулей МН8И-50В

от -10 до +10 от -50 до +50

Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования (получения результатов измерений), %

±[0,025+0,025-(им/Цх-1)]1)

Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования (получения результатов измерений), вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, %

±0,002-Т2)

Наименование характеристики

Значение

Количество ИК:

-    в диапазоне измерений напряжения постоянного тока от -10 до +10 В;

-    в диапазоне измерений напряжения постоянного тока от -50 до +50 В

16

8

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

1)    Им - значение верхней границы диапазона измерений напряжения постоянного тока, В; Ux - измеряемое напряжение постоянного тока, В;

2)    Т - отклонение температуры окружающей среды от нормальных условий в диапазонах температуры от +10 до +18 °С не включительно и свыше +22 до +35 °С.

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В;

-    частота напряжения переменного тока, Гц

220±22

50±1

Испытательное напряжение переменного тока частотой 50 Гц при проверке электрической прочности изоляции цепи сетевого питания в течение минуты, В, не менее

1500

Электрическое сопротивление защитного заземления, Ом, не более

0,1

Электрическое сопротивление изоляции цепи сетевого питания, МОм, не менее

20

Потребляемая электрическая мощность, В-А, не более

1300

Габаритные размеры блока БЭ142, мм, не более:

-    длина;

-    ширина;

-    высота

416

284

360

Масса, кг, не более

30

Нормальные условия измерений:

-    температура окружающего воздуха, °С;

-    относительная влажность воздуха при температуре окружающего воздуха +25 °С, %;

-    атмосферное давление, кПа

от +18 до +22 до 80

от 86,0 до 106,0

Рабочие условия измерений:

-    температура окружающего воздуха, °С;

-    относительная влажность воздуха при температуре окружающего воздуха +25 °С, %;

-    атмосферное давление, кПа

от +10 до +35 до 80

от 86,0 до 106,0

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ2

Наименование

Обозначение

Количество

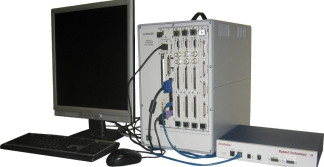

Система автоматизированная измерительная ТЕСТ-6408-03, в том числе:

-    Блок электронный БЭ142

-    Крейт INTE006 FC VXI 3.0 Mainfarame

-    Компьютер модульный VXI Embedded PC

-    Модуль обработки логических сигналов ОЛС

-    Измеритель мгновенных значений напряжения МН8И-50В

-    Измеритель мгновенных значений напряжения МН8И-10В

-    формирователь импульсных команд МФСК-24Э

-    носитель мезонинов модуль НМ-М

ФТКС.411713.171

1 шт.

ФТКС.411259.156

1 шт.

ФТКС.469133.005

1 шт.

ФТКС.468260.011-10

1 шт.

ФТКС.468260.065

3 шт.

ФТКС.468266.023

1 шт .

ФТКС.468266.023-01

2 шт.

ФТКС.468266.040

1 шт.

ФТКС.468269.011

1 шт.

Система автоматизированная измерительная ТЕСТ-6408-03. Комплект ЗИП одиночный

ФТКС.411713.171ЗИ

1 шт.

Система автоматизированная измерительная ТЕСТ-6408-03. Комплект эксплуатационных документов

ФТКС.411713.171ВЭ

1 экз.

Установочный комплект «ТЕСТ-6408-03. Комплект программного обеспечения»

ФТКС.87021-01

1 шт.

Провод заземления 2-5000 ГОСТ 18714-81

-

1 шт.

Пакет программ MS Office

-

1 шт.

Монитор 22’’ дюйма

-

1 шт. *

Манипулятор типа «мышь»

-

1 шт. *

Коврик для манипулятора типа «мышь»

-

1 шт. *

Клавиатура

-

1 шт. *

Имитатор интерфейса OmniBusBox 262-555-555

-

1 шт. *

Программное обеспечение CoPilot

-

1 шт. *

Антивирус

-

1 шт. *

Операционная система Windows (32-bit)

-

1 шт. *

Примечание - * - В соответствии с договором поставки
