Системы измерений передачи данных PacketLogic/V, 73791-19

Назначение

Системы измерений передачи данных PacketLogic/V предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

Принцип действия СИПД основан на формировании учетных файлов (log-файлов) каждого сеанса передачи/приема данных с последующим учетом трафика по каждому IP адресу в CDR файле.

СИПД является виртуальной (функциональной) системой измерений передачи данных комплекса оборудования с измерительными функциями, реализованного на программноаппаратном комплексе PacketLogic/V в составе компонентов: PacketLogic RealTime Enforcer, PaketLogic Subscriber Manager, PacketLogic Intelligent Center, версии ПО 15 - 19, производства Procera Networks Inc., США.

Оборудование предназначено для применения на сети связи общего пользования в качестве оборудования коммутации и маршрутизации пакетов информации, включая управление пользовательскими сессиями, а также функции подготовки данных для последующей тарификации.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком. Доступ к кассетному модулю и процессору можно получить только, открыв крышку статива с нарушением целостности пломб. Таким образом, данный тип конструкции оборудования исключает возможность бесконтрольной выемки кассет и доступа к процессору.

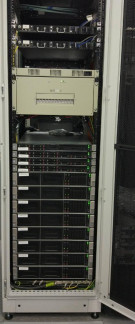

Внешний вид оборудования представлен на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии ПО 15 - 19, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция оборудования исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

-    методика поверки на СИПД;

-    СИПД, в составе комплекса оборудования;

-    руководство по эксплуатации 5295-001-17801922-2018РЭ Систем измерений передачи данных PacketLogic/V.

Поверка

осуществляется по документу 5295-001-17801922-2018МП «Системы измерений передачи данных PacketLogic/V». Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 26 ноября 2018 г.

Основное средство поверки:

Формирователь - измеритель соединений универсальный СИГМА, регистрационный № 61022-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015)

Техническая и эксплуатационная документация Procera Networks Inc., США
