| Номер в госреестре | 73762-19 |
| Наименование СИ | Датчики гидростатического давления |
| Обозначение типа СИ | СТИ 110 |
| Изготовитель | ООО ТПП "Интор", г.Новочеркасск |
| Год регистрации | 2019 |
| Срок свидетельства | 14.01.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики гидростатического давления серии СТИ 110 (далее - датчики), предназначены для непрерывных измерений гидростатического давления и преобразования измеренного значения в выходной сигнал (аналоговый или цифровой).
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления чувствительного элемента (тензопреобразователь (толстопленочная технология)), включенного в мостовую схему. С помощью измерительной схемы сигнал преобразуется в выходной сигнал, аналоговый (сила или напряжение постоянного тока) или цифровой (UART или RS-485). Зависимость аналогового выходного сигнала от входной измеряемой величины - линейно возрастающая.
Конструктивно датчики состоят из сенсорного модуля и электронного блока, размещенных в одном корпусе.
Датчики имеют различные исполнения, которые отличаются друг от друга диапазонами измерений и разъемами для подсоединения. Условное обозначение датчиков:
датчики гидростатического давления серии СТИ 110 - ХХХХ - ХХХ - ХХХ - ХХ
1 2 3 4
1 - верхний предел измерений: 0016 - 16 кПа; 0025 - 25 кПа; 0040 - 40 кПа; 0060 - 60 кПа; 0100
- 100 кПа; 0160 - 160 кПа; 0250 - 250 кПа; 0400 - 400 кПа.
- длина кабеля (например: 012 - 12 метров).
- пределы допускаемой основной приведенной к диапазону измерений погрешности: 020 -±0,2 %; 025 - ±0,25 %; 050 - ±0,5 %.
4 - выходной сигнал: Т0 - от 4 до 20 мА; В1 - от 1 до 5 В; В2 - от 0 до 10 В; В3 - от 0 до 5 В; В4
- 0,5 до 4,5 В; Ц0 - UART; Ц1 - RS485.
Защита от несанкционированного доступа обеспечивается конструкцией датчиков и пломбами изготовителя.

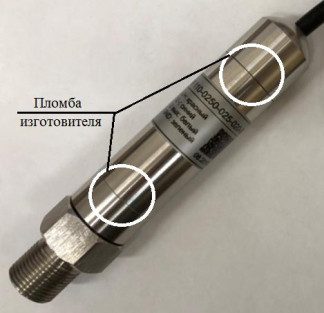

Фотографии общего вида и схема нанесения пломбы изготовителя приведены на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений давления, кПа (м. вод. ст.) | 16 (1,63); 25 (2,55); 40 (4,08); 60 (6,12); 100 (10,20); 120 (12,24); 160 (16,32); 200 (20,40); 250 (25,49); 300 (30,59); 350 (35,69); 400 (40,79) |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления, % | * ±0,2; ±0,25; ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления от воздействия изменений температуры, %/10 °С | ±0,3 |
| Выходные сигналы - аналоговый силы постоянного тока, мА - аналоговый напряжения постоянного тока, В - цифровой | от 4 до 20 от 0 до 5 В; от 0,5 до 4,5 В; от 1 до 5 В; от 0 до 10 В UART; RS-485 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +20 до +25 от 30 до 80 от 84 до 106,7 |
| * Конкретное значение указывается в паспорте | |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В - выходной сигнал силы постоянного тока (от 4 до 20 мА) - выходной сигнал напряжения постоянного тока (от 0 до 10 В) - выходной сигнал напряжения постоянного тока (от 0 до 5 В; от 0,5 до 4,5 В; от 1 до 5 В) - цифровой выходной сигнал (UART; RS-485) | от 12 до 36 от 12 до 36 от 6 до 36 от 6 до 36 |
| Измеряемая среда | жидкости |
| Рабочие условия измерений - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +50 от -10 до +50 95 при температуре +55 °С от 84,0 до 106,7 |
| Г абаритные размеры, мм | 027,5х110 |
| Масса (без кабеля), г, не более | 250 |
| Среднее время наработки на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | СТИ 110 - ХХХХ - ХХХ - ХХХ - ХХ | 1 шт. |
| Паспорт | 265152120-005-01829255-2017 ПС | 1 экз. |
| * Методика поверка | 265152120-005-01829255-2017 МП | 1 экз. |
| * Руководство по эксплуатации | 265152120-005-01829255-2017 РЭ | 1 экз. |
| * Допускается комплектовать партию до 10 датчиков одним экземпляром документа при условии, что датчики эксплуатируются одним заказчиком. | ||
осуществляется по документу 265152120-005-01829255-2017 МП «Датчики гидростатического давления серии СТИ 110. Методика поверки» утвержденному ЗАО КИП «МЦЭ» 28.09.2017 г. Основные средства поверки:
- рабочие эталоны 2-го разряда по Приказу № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
- мультиметр цифровой 34465А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63317-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующую графу паспорта и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
ТУ 265152120-005-01829255-2017 Датчики гидростатического давления серии СТИ 110. Технические условия
