| Номер в госреестре | 73744-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуары представляют собой наземные вертикальные сварные сосуды цилиндрической формы с плоскими днищами и стационарными крышами, оборудованные приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов производится через приемораздаточные устройства, расположенные в первом поясе каждого из резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-1000 зав. №№ 1, 2 установлены на территории ПСП «Тихорецк» АО «Транснефть-Приволга», по адресу: 352104, Российская Федерация, Краснодарский край, пос. Парковый, Промзона.

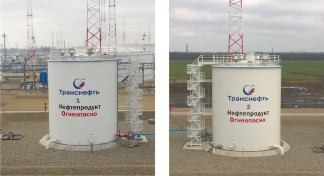

Общий вид резервуаров представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Внутренний диаметр, мм | 10430 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Предельная высота наполнения, мм | 11640 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный стальной | РВС-1000 зав. №№ 1, 2 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30У2К (регистрационный номер 46391-11);
- рулетка измерительная металлическая 2-го класса точности Р20У2Г (регистрационный номер 46391-11);
- нивелир оптический ADA Ruber-X32 (регистрационный номер 43704-10);
- рейка нивелирная телескопическая RGK TS-5 (регистрационный номер 55346-13);
- толщиномер ультразвуковой Булат 2, (регистрационный номер 46426-11);1
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12);
- линейка измерительная металлическая, (регистрационный номер 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Техническая документация АО «НЗРМК им. Крюкова»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
