Резервуар стальной горизонтальный цилиндрический РГС-5, 73742-18

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Резервуар представляет собой горизонтальный цилиндрический металлический корпус с усеченно-коническими днищами, с расположенной сверху горловиной для установки технологического оборудования, осмотра и ремонта. Резервуар оснащен кольцами жесткости для возможности беспрепятственного и безопасного прохождения обслуживающего персонала внутри резервуара. Резервуар комплектуется хомутами для крепления к фундаменту. Хомуты и крепления обеспечивают неподвижное состояние резервуара на весь период его эксплуатации. На внутреннюю поверхность резервуара нанесено антикоррозийное покрытие.

Резервуар стальной горизонтальный цилиндрический РГС-5 зав. № 58860 установлен над грунтом, на территории ГПС «Тингута» АО «Транснефть-Приволга», по адресу: 404184, Российская Федерация, Волгоградская обл., Светлоярский район, ст. Тингута, д. 20.

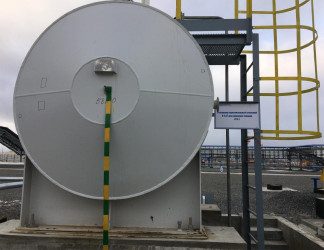

Общий вид резервуара стального горизонтального цилиндрического представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист распорта методом печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    расходомер жидкости турбинный PTF040 (регистрационный номер 11735-06), предел допускаемой относительной погрешности измерений объема и объемного расхода жидкости ±0,15 %;

-    уровнемер «Струна-М» (регистрационный номер 15669-02), предел допускаемой приведенной погрешности измерений уровня ±1 мм;

-    рулетка измерительная металлическая 2 класса точности Р20У2Г (регистрационный номер 55464-13), класс точности 2;

-    рулетка измерительная металлическая типа Р30У2К (регистрационный номер 51171-12), класс точности 2;

-    измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12), предел допускаемой абсолютной погрешности измерения температуры ±0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
