| Номер в госреестре | 73727-18 |
| Наименование СИ | Колонки раздаточные жидкости |
| Обозначение типа СИ | AdBlue Helix 6000 AdBlue |
| Изготовитель | ?ма "Dover Fueling Solutions UK Limited", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue предназначены для измерений объёма присадки к дизельному топливу на основе водных растворов мочевины (карбамида).
Принцип действия колонок раздаточных жидкости AdBlue Helix 6000 AdBlue основан на измерениях объёма присадки к дизельному топливу на основе водных растворов мочевины (карбамида). Присадка из резервуара через обратный клапан, с помощью внешнего насоса, и через соответствующий узел стыковки с трубопроводом подаётся в измеритель объёма поршневого типа iMeter, из которого через пропорциональный клапан и раздаточный рукав с краном поступает в бак транспортного средства.
Информация об объёме поступает в электронный блок, на цифровом табло которого отображается объём отпущенной присадки, цена и стоимость.
Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться электромеханическим счетчиком суммарного учета, блоком подогрева присадки, мультимедийным дисплеем и терминалом оплаты. Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue могут изготавливаться в исполнении B2B.

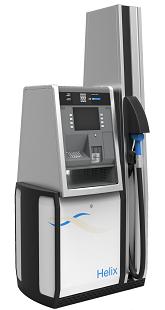

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
в) iMeter с напорной подачей Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение выполняет функции вычисления и отображения объёма отпущенной присадки, управления режимами работы колонок.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iGEM SW ver. 12.XX |
| Номер версии (идентификационный номер) ПО | 12.XX |
| Цифровой идентификатор ПО (контрольная сумма) | 62D1 |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный расход при измерениях объёма присадки, л/мин | 40 (201)) |
| Наименьший расход при измерениях объёма присадки, л/мин | 4 |
| Минимальная доза выдачи присадки, л | 2 |
| Пределы допускаемой относительной погрешности колонки при температуре окружающей среды и присадки (20 ± 5) °С, % | ±0,25 |
| Пределы допускаемой относительной погрешности колонки в диапазоне рабочих температур окружающей среды и присадки, % | ±0,5 |
| Сходимость показаний, % | 10,251 |
| 1) при наличии блока подогрева присадки | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания, В | 220 - 22 |
| Потребляемая мощность, Вт, не более | 450 (1663 1)) |
| Количество раздаточных рукавов для присадки, шт., не более | 2 |
| Г абаритные размеры, мм, не более | 1350x2250x670 |
| Масса, кг, не более | 215 |
| Длина раздаточного рукава, м, не более | 4 |
| Ёмкость цифрового табло: | |
| - объём, л | 999999 |
| - стоимость, рубли | 9999999 |
| - цена за 1 л, рубли | 99999 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность, % | до 95 |
| - температура выдаваемой присадки, °С | от -10 до +35 |
| Маркировка взрывозащиты | II Gb IIA T3 X |
| 1) при наличии блока подогрева присадки | |
наносится на титульный лист паспорта типографским способом и колонку в виде наклейки. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка раздаточная жидкости AdBlue | Helix 6000 AdBlue | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | РТ-МП-5219-449-2018 | 1 экз. |
осуществляется по документу РТ-МП-5219-449-2018 «ГСИ. Колонки раздаточные жидкости AdBlue Helix 6000 AdBlue. Методика поверки», утверждённому ФБУ «Ростест - Москва»
17.09.2018 г.
Основные средства поверки:
- мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 5, 10, 20 л, погрешность ±0,1 %;
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), погрешность ±0,09 °C;
- секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, на электронный блок, измеритель объёма iMeter.
приведены в эксплуатационном документе.
Техническая документация фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство
