Государственный реестр средств измерений

Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-50, 73678-18

Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-50 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 73678-18
Наименование СИ Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ РГС-10, РГС-50
Изготовитель ГУП ЧАО "Чукотснаб", г. Анадырь
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-50 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-50 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные РГС-10, РГС-50 представляют собой горизонтальные сварные сосуды с плоскими днищами. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная

Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-50 распложены в резервуарных парках Государственного унитарного предприятия Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»). Расположение указано в таблице 1.

Таблица 1

Заводские номера резервуаров

Местонахождение

Резервуары стальные горизонтальные цилиндрические РГС-10

3

ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, участок «Усть-Белая» с. Усть-Белая, АЗС

Резервуары стальные горизонтальные цилиндрические РГС-50

6

21, 22, 23, 24

ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, г. Билибино, участок «Дымный» нефтебаза ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, г. Билибино, участок «Билибино» склад ГСМ

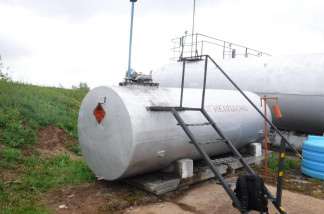

Общий вид резервуаров стальных горизонтальных цилинрических РГС-10, РГС-50 представлен на рисунках 1-2.

Пломбирование резервуаров стальных горизонтальных цилинрических РГС-10, РГС-50 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.

Наименование характеристики

Значение

РГС-10

РГС-50

Номинальная вместимость, м3

10

50

Пределы допускаемой относительной погрешности определения вместимости, %

±0,25

Таблица 3 - Основные техническиехарактеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, оС

от -40 до +50

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений

Таблица 4 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-10 зав. № 3

1 шт.

Паспорт

1 экз.

Г радуировочная таблица

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-50 зав. №№ 6, 21, 22, 23, 24

5 шт.

Паспорт

5 экз.

Г радуировочная таблица

5 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.

Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.

Линейка измерительная металлическая, регистрационный № 20048-05.

Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;

Рулетка измерительная металлическая 2-го класса точности с грузом, по ГОСТ 7502-98; Штангенциркуль ТТТЦ, регистрационный № 32108-14 Толщиномер ультразвуковой А1208, регистрационный № 49605-12.

Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Анемометр ручной чашечный МС-13, регистрационный № 3488-80.

Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Нормативные документы

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Техническая документация ГУП ЧАО «Чукотснаб».
