| Номер в госреестре | 73645-18 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | AeroCheck+, WeldCheck+ |
| Изготовитель | "ETher NDE Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 27.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые AeroCheck+, WeldCheck+ (далее - дефектоскопы) предназначены для обнаружения и измерений глубины дефектов в деталях и заготовках из металлов и токопроводящих материалов.
В дефектоскопах реализован вихретоковый метод контроля. Принцип его действия основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия возбуждающего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу (ЭДС) в ВТП.
Если в объекте контроля имеется дефект, то линии вихревых токов прерываются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.
Полученный сигнал усиливается, оцифровывается и обрабатывается дефектоскопом. Результаты отображаются на экране дефектоскопа в виде сигналов на комплексной плоскости, временных диаграмм и С-сканов. По сформированному на экране изображению оператор может судить о наличии дефектов в контролируемой области изделия.
Конструктивно дефектоскоп состоит из электронного блока и ВТП. Управление дефектоскопом производится с передней панели электронного блока, на которой находятся все основные элементы управления, световые индикаторы и экран.
Дефектоскопы вихретоковые AeroCheck+ имеют дополнительную возможность подключения к ротационному приводу для контроля отверстий.

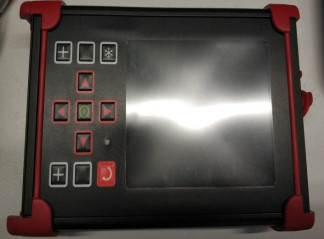

Общий вид дефектоскопов показан на рисунках 1 - 2.
Для работы с дефектоскопами применяется встроенное программное обеспечение (далее
- ВПО).
ВПО позволяет осуществлять сбор данных вихретокового контроля, сохранять и обрабатывать результаты контроля, а также управлять настройками и работой дефектоскопа.
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 2.4.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины дефектов, мм | от 0,2 до 2,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм | ±0,1 |
| Диапазон рабочих частот, Гц | от 10 до 20106 |
| Отклонение установки частоты, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | /-)^sr\ + 10 % 220 -15 % 50±1 |
| Потребляемая мощность, Вт, не более | 30 |
| Масса, кг, не более | 1,2 |
| Г абаритные размеры (ДхШхВ), мм, не более | 237,5x144,0x52,0 |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +60 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый AeroCheck+, WeldCheck+ (модификация в соответствии с заказом потребителя) | - | 1 шт. |
| Вихретоковый преобразователь* | - | По заказу |
| Блок питания сетевой | - | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 54-18 | 1 экз. |
осуществляется по документу МП АПМ 54-18 «Дефектоскопы вихретоковые AeroCheck+, WeldCheck+. Методика поверки», утверждённому ООО «Автопрогресс-М» «17» августа 2018 г. Основные средства поверки:
- комплекты мер моделей дефектов КМД-Вотум (рег. № 46436-11);
- осциллограф цифровой RIGOL DS2000, мод. DS2202 (рег. № 54989-13);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «ETher NDE Ltd.», Великобритания
