| Номер в госреестре | 73633-18 |
| Наименование СИ | Генераторы шума |
| Обозначение типа СИ | N4000A, N4001A, N4002A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы шума N4000A, N4001A, N4002A (далее по тексту - ГШ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шумового радиоизлучения на выходе.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при лавинном пробое p-n перехода диода.
ГШ конструктивно состоят из объединенных в общем корпусе:
сверхвысокочастотной (СВЧ) сборки из полупроводникового шумового диода, аттенюатора для обеспечения необходимых уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, коаксиального выходного разъема;
источника питания, обеспечивающего стабильность рабочего режима диода;
перепрограммируемого постоянного запоминающего устройства (ППЗУ), предназначенного для управления источником питания шумового диода ГШ, хранения и оперативного использования информации о модели и серийном номере, уровне спектральной плотности мощности шумового радиоизлучения (СПМШ), комплексном коэффициенте отражения выхода ГШ, режимах питания шумового диода;
датчика температуры СВЧ сборки для ее учета при проведении измерений;
источника питания +5 В для обеспечения питания интерфейсной шины, ППЗУ и датчика температуры.
Питание и обмен информацией от встроенного датчика температуры и внутренней памяти ГШ осуществляется через специализированный кабель 11730 А/B/C из комплекта измерителя коэффициента шума серии NFA (анализатора сигналов серии MXA, анализатора спектра серии ЕSA).
ГШ имеют коаксиальный выход с соединителем типа 3,5 мм (вилка) в соответствии со стандартами МЭК и ГОСТ РВ 51914-2002.
При выпуске генераторы подвергаются индивидуальной калибровке по уровню спектральной плотности мощности шумового радиоизлучения (СПМШ).
Генераторы шума применяются совместно с измерителями коэффициента шума серии NFA, а также анализаторами сигналов серии MXA и анализаторами спектра серии ЕSA (имеющими опцию измерения коэффициента шума) при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.

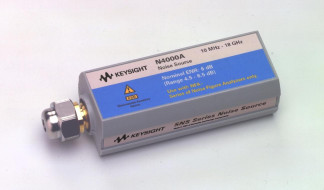

Общий вид ГШ с указанием места нанесения знака утверждения типа представлен на рисунке 1.
отсутствует.
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон частот, ГГц: - генераторы шума N4000A, N4001A - генераторы шума N4002A | от 0,01 до 18,00 от 0,01 до 26,50 |
| Уровень СПМШ, дБ: - генераторы шума N4000A - генераторы шума N4001A - генераторы шума N4002A | от 4,5 до 6,5 от 14 до 16 от 12 до 17 |
| Пределы допускаемой абсолютной погрешности генерируемого уровня СПМШ, дБ: | |
| генераторы шума N4000A в диапазоне частот от 0,01 до 1,5 ГГц включ. в диапазоне частот св. 1,5 до 7,0 ГГц включ. в диапазоне частот св. 7,0 до 18,0 ГГц включ. | ±0,16 ±0,15 ±0,18 |
| генераторы шума N4001A в диапазоне частот от 0,01 до 1,5 ГГц включ. в диапазоне частот св. 1,5 до 7,0 ГГц включ. в диапазоне частот св. 7,0 до 18,0 ГГц включ. | ±0,14 ±0,13 ±0,16 |
| генераторы шума N4002A в диапазоне частот от 0,01 до 1,5 ГГц включ. в диапазоне частот св. 1,5 до 7,0 ГГц включ. в диапазоне частот св. 7,0 до 18,0 ГГц включ в диапазоне частот св. 18,0 до 26,5 ГГц включ. | ±0,15 ±0,13 ±0,15 ±0,22 |
| КСВН выхода, не более: | ||
| генераторы шума N4000A | ||
| в диапазоне частот от 0,01 до 3,0 ГГц включ. | 1,06 | |
| в диапазоне частот св. | 3,0 до 7,0 ГГц включ. | 1,13 |
| в диапазоне частот св. | 7,0 до 18,0 ГГц включ. | 1,22 |
| генераторы шума N4001A | ||
| в диапазоне частот от 0,01 до 3,0 ГГц включ. | 1,15 | |
| в диапазоне частот св. | 3,0 до 7,0 ГГц включ. | 1,20 |
| в диапазоне частот св. | 7,0 до 18,0 ГГц включ. | 1,25 |
| генераторы шума N4002A | ||
| в диапазоне частот от 0,01 до 7,0 ГГц включ. | 1,22 | |
| в диапазоне частот св. | 7,0 до 18,0 ГГц включ. | 1,25 |
| в диапазоне частот св | 18,0 до 26,5 ГГц включ. | 1,35 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение выходного сопротивления ГШ, Ом | 50 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +55 |
| - относительная влажность при температуре 25 °С, %, не более | 90 |
| Габаритные размеры, мм, не более: | |
| - длина | 112 |
| - ширина | 38 |
| - высота | 30 |
| Масса, кг, не более | 0,16 |
наносится на титульный лист технической документации изготовителя типографским способом и на лицевую панель ГШ в виде голографической наклейки.
Таблица 4 - Комплектность ГШ
| Наименование | Обозначение | Количество |
| Генераторы шума N4000A, N4001A, N4002A | 1 шт. (по заказу) | |
| Генераторы шума N4000A, N4001A, N4002A Руководство по эксплуатации | 1 экз. | |
| Генераторы шума N4000A, N4001A, N4002A Методика поверки | 651-18-054 МП | 1 экз. |
осуществляется по документу 651-18-054 МП «Инструкция. Генераторы шума N4000A, N4001A, N4002A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26 октября 2018 г.
Основные средства поверки:
- анализаторы цепей векторные N5222A, регистрационный номер 47642-11 в Федеральном информационном фонде;
- наборы мер коэффициентов передачи и отражения 85054B, регистрационный номер 53567-13 в Федеральном информационном фонде;
- измерители коэффициента шума N8975A, регистрационный номер 57572-14 в Федеральном информационном фонде.
- рабочий эталон единицы спектральной плотности мощности шумового радиоизлучения 2 разряда по поверочной схеме ГОСТ Р 8.860-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Техническая документация изготовителя
