| Номер в госреестре | 73586-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ООО "Востокмонтажгаз", г. Бугульма |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-2000 предназначены для измерения объема нефти, а также приема, хранения и отпуска нефти.
Резервуары стальные вертикальные цилиндрические РВС-2000 представляют собой металлические сосуды в форме вертикальных цилиндров с плоским днищем, стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками.
Резервуары стальные вертикальные цилиндрические РВС-2000 являются по принципу действия закрытыми, по расположению - наземными.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 16, 21, 22 расположены на промысле ДДНГ-2, ДНС-9.

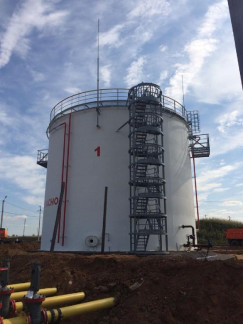

Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Заводской номер | 16 21 22 |
| Габаритные размеры, мм - высота - диаметр | 11920 15180 |
| Рабочая среда | нефть |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2% |
| Условия эксплуатации: - температура окружающей среды, °С - рабочее давление, Па (мм.вод.ст.), не более - рабочий вакуум, Па (мм вод. ст.), не более | от -35 до +40 1765±10 (180±1) 245±20 (25±2) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 зав. №№ 16, 21, 22 | 3 шт. |
| Паспорт | - | 3 экз. |
| Г радуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 10, 20, 30 и 50 м;
- рулетки измерительные с грузом 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 20 м;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;
- термометр с ценой деления 1°С по ГОСТ 28498-90;
- динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837-79;
- нивелир с рейкой по ГОСТ 10528-90;
- теодолит оптический с ценой деления микроскопа 2" (угловые секунды) по ГОСТ 10529-90. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Федеральным агентством по техническому регулированию и метрологии»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
