Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-3000, РВС-5000, 73584-18

Назначение

Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-3000, РВС-5000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных с защитной стенкой РВС-3000, РВС-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуар представляет собой вертикальный сварной (полистовое исполнение) сосуд с теплоизоляцией и защитной стенкой. Днище двойное. Основной резервуар - полистовая сборка, защитный резервуар - полистовая сборка. Основное днище - рулонного типа, защитное днище -рулонного типа. Основанием является кольцевой фундамент, насыпная подушка, гидроизолирующий слой, асфальтобетонное покрытие. Резервуары снабжены люками-лазами и штуцерами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-3000 с заводскими номерами Р-41, Р-42; РВС-5000 с заводскими номерами Р-38, Р-39, расположены на территории Общества с ограниченной ответственностью «РН-Туапсинский нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»).

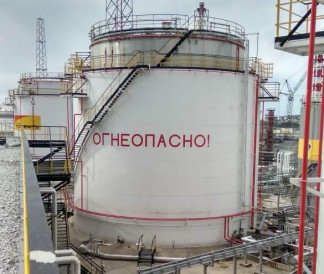

Общий вид резервуаров РВС-3000, РВС-5000 представлен на рисунках 1, 2.

Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных с защитной стенкой РВС-3000, РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 0843-7-2018 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-3000, РВС-5000. Методика поверки», утвержденному ФГУП «ВНИИР» 21 сентября 2018 г.

Основные средства поверки:

Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;

Рабочий эталон единицы длины 2-го разряда в диапазоне значений от 0,6 до 120 м, 3.2.ГАФ.0003.2017 (Машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120).

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» Техническая документация ООО «РН-Туапсинский НПЗ»
