| Номер в госреестре | 73583-18 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС-400, РВС-1000, РВС-2000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г. Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВС-400, РВС-1000, РВС-2000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип работы резервуаров основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Конструктивно резервуары представляют собой надземные вертикальные стальные сосуды цилиндрической формы с плоским днищем и крышей.
Резервуары вертикальные стальные расположены:
Участок подготовки и транспортировки нефти (УПТН) ООО «ЮКОЛА-нефть», Саратовская область, Духовницкий район, с. Богородское (РВС-400 № 44140/04, РВС-1000 №№ 24085/1, 44139/1, 24875/1, РВС-2000 №№ 6, 36148/2);
Сборный пункт «Кротовский» ООО «ЮКОЛА-нефть», Саратовская область, Духовницкий район, с. Брыковка (РВС-1000 №№ 1101/1128, 1310/1406).

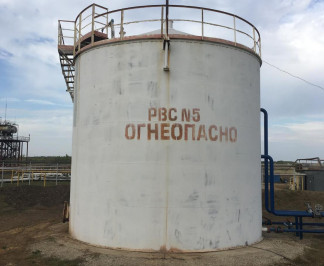

Общий вид резервуаров представлен на рисунках 1-3.
| Наименование характеристики | Значение | ||
| РВС-400 | РВС-1000 | РВС-2000 | |
| Номинальная вместимость, м3 | 400 | 1000 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | ||
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +40 от 98,0 до 101,3 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВС-400 зав. № 44140/04 | 1 шт. |
| Резервуар вертикальный стальной | РВС-1000 зав. №№ 24085/1, 44139/1, 24875/1, 1101/1128, 1310/1406 | 5 шт. |
| Резервуар вертикальный стальной | РВС-2000 зав. №№ 6, 36148/2 | 2 шт. |
| Паспорт | - | 8 экз. |
| Г радуировочная таблица | - | 8 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-400, РВС-1000, РВС-2000
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
