| Номер в госреестре | 73556-18 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПРЖ |
| Изготовитель | ООО "Гамаюн", г. Оренбург |
| Год регистрации | 2018 |
| Срок свидетельства | 21.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПРЖ предназначены для измерений, воспроизведения, хранения и передачи единиц объемного расхода жидкости и объема жидкости в потоке.

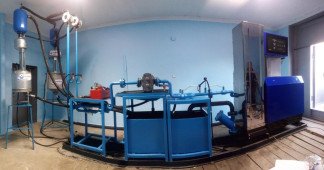

Принцип действия установок поверочных УПРЖ основан на воспроизведении объемного расхода жидкости и объема жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, системы управления, регулирования и измерении расхода и количества жидкости в потоке средствами измерений.
Установки поверочные УПРЖ состоят из средств измерений объемного расхода жидкости и объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, средств измерений атмосферного давления, температуры и влажности окружающей среды, а также накопительного резервуара, систем подготовки, подачи, регулирования, стабилизации расхода измеряемой среды, сбора и обработки информации, и измерительных линий.
В качестве средств измерений объемного расхода жидкости и объема жидкости в потоке в составе установок поверочных УПРЖ применяются мерники эталонные 2-го разряда М2р (регистрационный номер 18585-14). Объемный расход жидкости вычисляется системой сбора и обработки информации.
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры измеряемой среды. Рабочая жидкость из накопительного резервуара проходя через фильтр, подается насосом в гидравлический тракт рабочего контура установки, проходит через измерительный участок и попадает в мерник эталонный. Далее рабочая жидкость после проведения измерений направляется обратно в накопительный резервуар. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки поверочной УПРЖ.
установок поверочных УПРЖ автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем измерений, управления и регулирования.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | УПРЖ Гамаюн |
| Номер версии (идентификационный номер) ПО | не ниже 1.2 |
| Цифровой идентификатор ПО | 41AD96BE10 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установок поверочных УПРЖ.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного расхода жидкости, м3/ч | от 0,12 до 25 |
| Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке и объемного расхода жидкости, % | ±0,08 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальная вместимость мерников, при температуре измеряемой среды +20 °С, дм | 50; 100 |
| Номинальный диаметр поверяемых средств измерений | от DN25 до DN40 |
| Количество одновременно поверяемых средств измерений, штук | 2 |
| Измеряемая среда Температура измеряемой среды, °С Давление измеряемой среды, МПа | Дизельное топливо по ГОСТ 31511-2013 от +10 до +30 от 0,01 до 0,5 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 380 ± 38; 220 ±22 50 ±1 |
| 1 | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на задней части коммутационного шкафа системы управления, регулирования, сбора и обработки информации в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная УПРЖ | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 0791-1-2018 | 1 экз. |
осуществляется по документу МП 0791-1-2018 «Инструкция. ГСИ. Установки поверочные УПРЖ . Методика поверки», утвержденному ФГУП «ВНИИР» 06.07.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-002-06692223-2018 Установки поверочные УПРЖ. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
