| Номер в госреестре | 73555-18 |
| Наименование СИ | Весы бункерные |
| Изготовитель | ООО "Инженерный центр "АСИ", г. Кемерово |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы бункерные (далее по тексту - весы), заводской номер 186172 предназначены для измерения массы сыпучих материалов.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающих под действием нагрузок, передающихся от грузоприемного устройства, в электрические аналоговые сигналы, величины которых пропорциональны приложенным нагрузкам, с последующей индикацией результатов измерений на ПВ-22 и далее через каналы связи на программно-техническом комплексе (далее - ПТК).
Весы состоят из грузоприемного устройства бункерного типа с устройствами загрузки и выгрузки материала (ГПУ), опирающегося на силовую раму через шесть датчиков весоизмерительных тензорезисторных С (датчики) фирмы «Hottinger Baldwin Messtechnik GmbH», Г ерма-ния (Госреестр № 60480-15) и прибора весоизмерительного ПВ-22 ООО «ИЦ АСИ» (здесь и далее терминология приведена в соответствии с ГОСТ OIML R 76-1-2011«Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»). Измеренное значение массы выводится на дисплей ПВ-22 и ПТК на базе персонального компьютера.
Весы имеют один диапазон взвешивания.

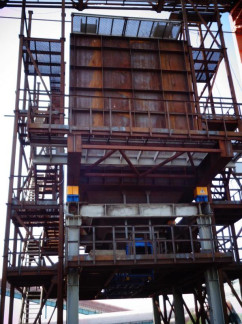

Общий вид средства измерений представлен на рисунке 1.
Прибор весоизмерительный ПВ-22 эксплуатируется в отапливаемом металлическом шкафу, в условиях температур не ниже минус 10 °С и оснащен интерфейсами связи RS-232/485 для передачи результатов измерений.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение (далее - ПО) весов АРМ «Весы статические» реализовано аппаратно и содержит метрологически значимую часть StaticWeightLibrary.dll. Идентификационным признаком ПО служит номер версии, который отображается при его включении на экране программно-технического комплекса.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО весов через интерфейс пользователя невозможно.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные ПО АРМ «Весы статистические» | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | StaticWeightLibrary.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.1 |
| Цифровой идентификатор ПО | C4BF89F0 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Максимальная и минимальная нагрузки, действительная цена деления и поверочный интервал, интервалы взвешиваний и пределы допускаемой погрешности, а также метрологические и технические характеристики весов в целом приведены в таблицах 2 и 3.
| Минимальная нагрузка, Min, т | Максимальная нагрузка, Мах, т | Действительная цена деления (d). Поверочный интервал (е) d=е, кг | Интер валы взвешивания, m, т | Пределы допускаемой аб солют-ной погрешности при эксплуатации, mpe, кг | Число по-в ер очных интервалов, n |
| 1 | 200 | 50 | от 1 до 100 включ. св. 100 до 200 | ±100 ±200 | 4000 |
| Таблица 3 - Технические характеристики | |
| Наименование характеристики | Значения характеристик |
| 1 Диапазон температуры для ГПУ, оС | от -50 до +50 |
| 2 Диапазон температуры для прибора весоизмерительного ПВ-22, оС | от -10 до +40 |
| 3 Диапазон температуры для ПТК, оС | от +10 до +40 |
| 4 Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | 220 -33 50±1 |
| 5 Потребляемая мощность, В • А, не более | 1000 |
| 6 Г абаритные размеры, мм, не более | 8800x4600x6050 |
| 7 Средний срок службы, лет, не менее | 15 |
| 8 Средняя наработка на отказ, ч | 2000 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на приборе весоизмерительном ПВ-22, и типографским способом на титульный лист руководства по эксплуатации.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Весы бункерные | - | 1 шт. |
| Руководство по эксплуатации | УФГИ.404457.001 РЭ | 1 экз. |
| Паспорт | УФГИ.404457.001 ПС | 1 экз. |
| Руководство по эксплуатации на ПВ-22 | УФГИ 404959.022 РЭ | 1 экз. |
| Методика поверки | МП 18-18/025 | 1 экз. |
осуществляется по документу МП 18-18/025 «Весы бункерные. Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 01.06.2018 года.
Основные средства поверки:
Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке, в руководство по эксплуатации весов и на прибор весоизмерительный ПВ-22.
приведены в руководстве по эксплуатации «Весы бункерные», раздел 4 «Устройство и принцип работы».
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
ТУ 28.29.31-033-10897043-2018 «Весы бункерные. Технические условия»
