| Номер в госреестре | 73488-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-40000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г. Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-40000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 40000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Цилиндрическая стенка резервуара включает в себя одиннадцать цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-40000 с заводскими номерами 30, 31, 32, 33 расположены по адресу: 188477, Ленинградская область, Кингисеппский район, Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов, АО «Усть-Луга Ойл».

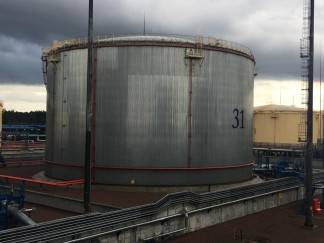

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-40000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-40000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-40000 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-40000 | 4 экз. |
| Г радуировочная таблица | 4 экз. | |
| Методика поверки | МП 0841-7-2018 | 1 экз. |
осуществляется по документу МП 0841-7-2018 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-40000. Методика поверки», утвержденному ФГУП «ВНИИР» 10 сентября 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 49151-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-40000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
