| Номер в госреестре | 73434-18 |
| Наименование СИ | Станции дозирования механические |
| Обозначение типа СИ | Platemaster P20 и Platemaster P220 |
| Изготовитель | "Gilson SAS", Франция |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции дозирования механические Platemaster P20 и Platemaster P220 (далее - станции) предназначены для дозирования жидкостей в диапазоне объемов от 1 мкл до 20 мкл и от 2 мкл до 220 мкл соответственно.
Принцип работы станций основан на создании в съемных наконечниках попеременно разрежения или избыточного давления. В результате в наконечниках набирается или сливается из него дозируемая жидкость.
Объем дозирования регулируется с помощью регулировочного барабана. Установленное значение объема дозы отображается на счетчике.
Станции обеспечивают перенос жидкостей, используя 96-канальную систему дозирования и одноразовые пластиковые наконечники. Станции выпускаются в двух модификациях Platemaster P20 и Platemaster P220, которые отличаются диапазонами дозирования.

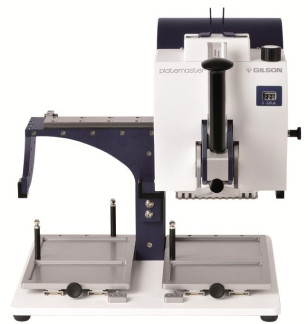

Общий вид станций, с указанием места нанесения знака утверждения типа и поверки представлены на рисунке 1.
Пломбировка станций не предусмотрена.
| Таблица 1 - Мет | рологические характеристики | ||
| Пределы допускаемого | |||
| Наименование станций | Объем дозирования, мкл | отклонения среднеарифметического значения фактического объема от номинального, мкл | Предел допускаемого среднего квадратического отклонения фактического объема дозы, мкл |
| 1 | ±0,12 | 0,1 | |
| P20 | 10 | ±0,12 | 0,1 |
| 20 | ±0,2 | 0,18 | |
| 2 | ±0,12 | 0,015 | |
| P220 | 100 | ±1 | 0,6 |
| 220 | ±1,8 | 0,8 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры станций, мм, не более: | |
| - высота | 385 |
| - ширина | 380 |
| - длина | 470 |
| Масса, кг, не более | 17,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель станций методом наклеивания.
Таблица 3 - Комплектность станций
| Наименование | Обозначение | Количество |
| Станция дозирования механическая | Platemaster P20/ Platemaster P220 | 1 шт. (в соответствии с заказом) |
| Наконечники Gilson | - | опция |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-680-0318-2018 | 1 экз. |
осуществляется по документу МП-680-0318-2018 «Инструкция. Станции дозирования механические Platemaster P20 и Platemaster P220. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 мая 2018 г.
Основные средства поверки:
- весы лабораторные специального класса точности по ГОСТ OIML R 76-1-2011;
- вода дистиллированная по ГОСТ 6709-72;
- стаканчик СВ по ГОСТ 25336-82;
- термометр ртутный стеклянный лабораторный ТЛ-4 с диапазоном измерений от 0 до плюс 55 °С, ц.д. 0,1 °С, предел допускаемой абсолютной погрешности ±0,2 °С (регистрационный номер в Федеральном информационно фонде 303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых станций с требуемой точностью.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке или на корпус станций методом наклеивания.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 28311-89 Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний
ГОСТ 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия
Техническая документация фирмы «Gilson S.A.S.», Франция
