| Номер в госреестре | 73309-18 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | PBS, PHT, PBSH, PFT, PBT |
| Изготовитель | "SICK AG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления серий PBS, PHT, PBSH, PFT, PBT (далее - датчики) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного) и преобразования измеренного давления в унифицированные выходные сигналы.
Принцип действия датчиков основан на упругой деформации чувствительного элемента (мембраны). Измеряемое давление вызывает деформацию мембраны датчика, что приводит к изменению электрического сопротивления первичного преобразователя, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение сопротивления первичного преобразователя в унифицированный аналоговый выходной сигнал - силы постоянного тока, напряжения или цифровой сигнал. Данный сигнал может быть обработан вторичной аппаратурой. Зависимость аналогового выходного сигнала от входной измеряемой величины давления - линейно возрастающая или линейно убывающая.
Датчики состоят из чувствительного элемента и электронного модуля, размешенных в корпусе из нержавеющей стали, разъема для электрических подключений и устройства присоединения к процессу. В некоторых модификациях в состав датчика входят дисплей с кнопками управления.
Все части, контактирующие со средой, давление которой измеряется, изготавливаются из нержавеющей стали.
Датчики выпускаются в различных исполнениях, отличающихся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Присоединение датчиков может выполняться как в виде стандартного резьбового штуцера, так и в виде внешней мембраны, в зависимости от модификации.
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 не ниже IP65.
Защита от несанкционированного доступа обеспечивается конструкцией датчиков и пломбой изготовителя.

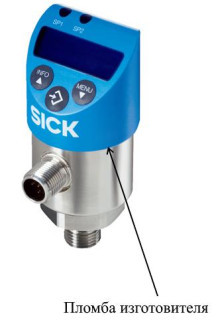

Фотографии общего вида и схема нанесения пломбы изготовителя приведены на рисунке 1.
г) серия PBT
Датчики серий PBS, PBSH имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве и передачи измерительной информации во внешние устройства.
Нормирование метрологических характеристик датчиков проведено с учётом влияния
ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные ПО датчиков давления серий PBS
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | PBS Firmware |
| Номер версии ПО, не ниже | 2.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Идентификационные данные ПО датчиков серий PBSH
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | PBSH Firmware |
| Номер версии ПО, не ниже | 2.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Основные метрологические и технические характеристики датчиков приведены в таблицах 3 - 4.
Таблица 3 - Метрологические характеристики
| Характеристика | Значение |
| 1 | 2 |
| Диапазон измерений (ДИ) | |
| серия PBS | |
| - избыточного давления | |
| НПИ*, кПа | 0 |
| ВПИ*, кПа | от 100 до 60000 |
| - абсолютного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 100 до 2500 |
| - разряжения, разрежения-избыточного | |
| НПИ, кПа | -100 |
| ВПИ, кПа | от 0 до 2400 |
| серия PBSH | |
| - избыточного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 100 до 2500 |
| - абсолютного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 100 до 2500 |
| - разряжения, разрежения-избыточного | |
| НПИ, кПа | -100 |
| ВПИ, кПа | от 0 до 2400 |
| 1 | 2 |
| серия PBT | |
| - избыточного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 100 до 60000 |
| - абсолютного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 100 до 2500 |
| - разряжения, разрежения-избыточного | |
| НПИ, кПа | -100 |
| ВПИ, кПа | от 0 до 2400 |
| серия PFT | |
| - избыточного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 10 до 60000 |
| - абсолютного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 25 до 2500 |
| - разряжения, разрежения-избыточного | |
| НПИ, кПа | -100 |
| ВПИ, кПа | от 0 до 3000 |
| серия PHT | |
| - избыточного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 25 до 2500 |
| - абсолютного давления | |
| НПИ, кПа | 0 |
| ВПИ, кПа | от 25 до 1600 |
| - разряжения, разрежения-избыточного | |
| НПИ, кПа | -100 |
| ВПИ, кПа | от 0 до 1500 |
| Пределы допускаемой основной приведенной | |
| погрешности измерения давления к ДИ, %: | |
| серия PBS | ±1 |
| серия PBSH | ±1 |
| серия PBT** | ±0,5; ±0,6; ±1 |
| серия PFT** | ±0,25; ±0,5 |
| серия PHT** | ±0,25; ±0,5 |
| Пределы допускаемой дополнительной приведенной | |
| погрешности к ДИ от воздействия изменений | |
| температуры окружающей среды на каждые 10 °C, %: | |
| серия PBS | ±0,4 |
| серия PBSH | |
| - при температуре окружающей среды | |
| от +25 до +80 °С | ±0,3 |
| - при температуре окружающей среды | |
| от -20 до +15 °С | ±0,8 |
| серия PBT** | ±1; ±2,5 |
| 1 | 2 |
| серия PFT | |
| - при ВПИ > 25 кПа | ±0,4 |
| - при ВПИ от 10 до 25 кПа | ±0,6 |
| серия PHT | |
| - при ВПИ от 60 до 2500 кПа | ±0,4 |
| - при ВПИ 40 кПа | ±0,45 |
| - при ВПИ 25 кПа | ±0,6 |
| Нормальные условия измерений | |
| температура окружающей среды, °С | от +15 до +25 |
| Выходной аналоговый сигнал напряжение постоянного тока, В | |
| - для всех серий | от 0 до 10 |
| - серии PBT, PFT, PHT | от 0 до 5 |
| сила постоянного тока, мА | |
| - для всех серий | от 4 до 20 |
| Цифровые выходные сигналы | |
| серии PBS; PBSH; | 1 или 2 NPN/PNP |
| Измеряемая среда | газообразные, жидкие среды |
| * - Нижний предел измерений (НИИ), верхний предел измерений (ВПИ), конкретное | |
| значение ВПИ указано в эксплуатационном документе; | |
| ** - Конкретное значение указано в эксплуатационном документе. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания постоянного тока, В | |
| серии PBS; PBSH | от 15 до 35 |
| серия PBT, выходной сигнал: | |
| - от 4 до 20 мА; от 0 до 5 В | от 8 до 30 |
| - от 0 до 10 В | от 14 до 30 |
| серия PFT, выходной сигнал: | |
| - от 4 до 20 мА; от 0 до 5 В | от 10 до 30 |
| - от 0 до 10 В | от 14 до 30 |
| серия PHT | |
| - от 0 до 5 В | от 10 до 30 |
| - от 0 до 10 В | от 14 до 30 |
| - от 4 до 20 мА | от 11 до 30 |
| Рабочие условия измерений температура измеряемой среды*, °С | |
| - серия PBS | от -20 до +80 |
| - серия PBSH | от -20 до +125 |
| - серия PBT | от -30 до +100 |
| - серия PFT | от -30 до +150 |
| - серия PHT | от -20 до +150 |
| температура окружающей среды, °С | |
| - для серий PBS, PBSH, PFT, PHT | от -20 до +80 |
| - для серии PBT | от 0 до +80 |
| относительная влажность, %, не более | |
| - для всех серий | от 75 до 85 |
| атмосферное давление, кПа | |
| - для всех серий | от 84 до 106,7 |
| 1 | 2 |
| Габаритные размеры (длинна х ширина х высота), мм, | |
| не более: | |
| серия PBS | 95х49х38 |
| серия PBSH | 152х49х38 |
| серия PBT | 77х48х29 |
| серия PFT | 107х48х27 |
| серия PHT | 137х90х27 |
| Масса, г, не более | |
| серия PBS | 200 |
| серия PBSH | 450 |
| серия PBT | 80 |
| серия PFT | 300 |
| серия PHT | 600 |
| * - Указаны предельные значения диапазонов, конкретный диапазон указан в | |
| эксплуатационной документации | |
наносится на датчики любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | серии* | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МТТКЛ 0254 МП | 1 экз. на партию |
| * - Серия и исполнение датчика определяется при заказе | ||
осуществляется по документу МЦКЛ.0254.МП «Датчики давления серий PBS, PHT, PBSH, PFT, PBT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.09.2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по Приказу № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
- рабочие эталоны 2-го разряда по ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Приказ № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па
Техническая документация фирмы «SICK AG»
