| Номер в госреестре | 73227-18 |
| Наименование СИ | Комплекс бортовых воздушных и навигационных измерений |
| Обозначение типа СИ | КБВНИ |
| Изготовитель | ООО "ВАИС-Техника", г. Курск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс бортовых воздушных и навигационных измерений (КБВНИ) (далее - комплекс) предназначен для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU).
Принцип действия комплекса основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и СНС GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.
Конструктивно комплекс состоит из: модуля спутникового приемника с системой воздушных сигналов; антенны ГНСС; кабелей (питания и интерфейсного) и комплекта монтажных частей.
Модуль спутникового приемника представляет собой моноблок с антенным (SMA), интерфейсными (LAN, RS-232) и технологическими разъемами (штуцеры). Для приема сигналов ГНСС используется антенна NV2410-0-5000.
Настройка и информационный обмен с ПЭВМ осуществляется с использованием программного обеспечения (ПО) «КБВНИ - Клиент». Выдача потребителю измерительной информации осуществляется по протоколу NMEA 0183 с темпом 5 Гц.

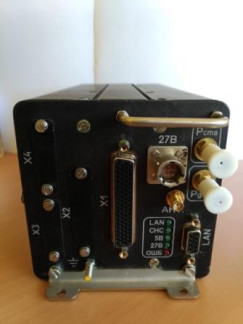

Общий вид комплекса представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.
| ■ИИь^Д^'шзЭТЯ- НВШш# Г\ шн mffl3№ffii \ ■1Ин|1|щг виерми* gjw■ 11 Чг^®5 Рисунок 2 - Места нанесения знака утверждения типа | Место размещения знака утверждения типа Место пломбировки от несанкционированного доступа и пломбировки | |
| от несанкционированного доступа Программное обеспечениеКомплекс работает под управлением ПО «Wise-СБИ». Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО | ||
| Идентификационное данные (признаки) | Значение | |
| Идентификационное наименование ПО | KBVNI | |
| Номер версии (идентификационный номер ПО) | 1.2 | |
| Цифровой идентификатор ПО (контрольная сумма) | 1f4e57e3 | |
Технические характеристикиТаблица 2 - Метрологические характеристики | ||
| Наименование характеристики | Значение | |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси в диапазоне высот от 0 до 10 км, в диапазоне скоростей от 0 до 150 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±10 | |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения скорости в диапазоне скоростей от 0 до 150 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м/с | ±0,3 | |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС/GPS, мкс | ±1 | |
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 24,3 до 29,7 |
| Габаритные размеры составных частей комплекса, мм, не более: - модуль спутникового приемника длина | 235 |
| ширина | 105 |
| высота | 105 |
| - антенна NV2410-0-5000 диаметр | 57 |
| высота | 15 |
| Масса составных частей комплекса, кг, не более: - модуль спутникового приемника | 2,5 |
| - антенна NV2410-0-5000 | 0,15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -30 до +55 |
| - относительная влажность окружающего воздуха при температуре 20 °C, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| 1 Комплекс бортовых воздушных и навигационных измерений | КБВНИ | 1 шт. |
| 1.1 Модуль спутникового приемника с системой воздушных сигналов | 1 шт. | |
| 1.2 Антенна | NV2410-0-5000 | 1 шт. |
| 1.3 Кабель питания | ВАШП.464349.001КП | 1 шт. |
| 1.4 Кабель Ethernet - БВ9 | ВАШП.464349.001СС | 1 шт. |
| 1.5 Кабель PPS | ВАШП.685661.005 | 1 шт. |
| 1.6 Комплект монтажных частей | 1 комплект | |
| 2 ПО «КБВНИ- Клиент» | ВАШП.464349.001ПО | 1 CD |
| 3 Руководство по эксплуатации | ВАШП.794345.012 РЭ | 1 шт. |
| 4 Паспорт | ВАШП.794345.012 ПС | 1 шт. |
| 5 Методика поверки | 842-18-01МП | 1 экз. |
осуществляется по документу «842-18-01МП Инструкция. Комплекс бортовых воздушных и навигационных измерений (КБВНИ). Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10.08.2018 г.
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- источник первичного точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- частотомер универсальный CNT-90XL, регистрационный номер 41567-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений
