| Номер в госреестре | 73212-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | Куйбышевский завод резервуарных металлоконструкций, г. Куйбышев (Самара) |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерений объема и массы нефтепродуктов, а также приема, хранения и отпуска нефтепродуктов при учетных и технологических операциях.
Резервуары стальные вертикальные цилиндрические РВС-1000 представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками.
Резервуары стальные вертикальные цилиндрические РВС-1000 являются по принципу действия закрытыми, по расположению - наземными.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-1000 №№ 7, 8, 9, 10 расположены на площадке ООО «Кудьминская нефтебаза», Нижегородская обл., Богородский р-н, пос. Кудьма.

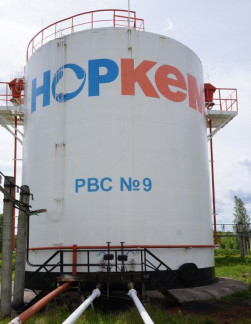

Общий вид резервуара стального вертикального цилиндрического РВС-1000 представлен на рисунке 1
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000 не предусмотрено
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение | |||
| Заводской номер резервуара | 7 | 8 | 9 | 10 |
| Номинальная вместимость, м3 | 1015,823 | 1005,975 | 1010,498 | 1015,729 |
| Габаритные размеры, мм - высота - диаметр | 11920 10430 | 11920 10430 | 11920 10430 | 11920 10430 |
| Рабочая среда | светлые нес | )тепродукты | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | |||
| Условия эксплуатации: - температура окружающей среды, °С -атмосферное давление, кПа | от -50 до +50 от 84 до 106,7 | |||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический | РВС-1000, зав №№ 7, 8, 9, 10 | 4 шт. |
| Паспорт | - | 4 шт. |
| Г радуировочная таблица | - | 4 шт. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 10, 20, 30 и 50 м;
- рулетки измерительные с грузом 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 20 м;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;
- термометр с ценой деления 1°С по ГОСТ 28498-90;
- динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837-79;
- нивелир с рейкой по ГОСТ 10528-90;
- теодолит оптический с ценой деления микроскопа 2" (угловые секунды) по ГОСТ 10529-90; Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
МН 409-2013 Масса нефтепродуктов. Методика измерений в резервуарах вертикальных стальных на предприятии ООО «Кудьминская нефтебаза». ФР.1.29.2014.17454.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВС-1000
Приказ №256 «Об утверждении поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Федеральным агентством по техническому регулированию и метрологии (Росстандарт) от 7 февраля 2018 г.
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
