| Номер в госреестре | 73206-18 |
| Наименование СИ | Приборы контрольно-измерительные |
| Обозначение типа СИ | Multitest plus Koffer |
| Изготовитель | "MSA Europe GmbH", Швейцария; Завод-изготовитель "Atemschutztechnik Menzl GmbH", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контрольно-измерительные Multitest plus Koffer предназначены для измерений избыточного давления при проверке цельнолицевых масок (далее - масок), аппаратов дыхательных на сжатом воздухе, легочных автоматов и герметичности защитных комбинезонов против воздействия химически активных вредных веществ.
Принцип действия прибора контрольно-измерительного Multitest plus Koffer (далее -прибор) основан на упругой деформации чувствительного элемента манометров, входящих в его состав.
В состав прибора входят:
- две пневматические системы, включающие деформационные манометры избыточного давления, клапаны сброса давления, вентили и штуцеры для присоединения проверяемых масок, легочных автоматов и защитных комбинезонов, вмонтированные в единый пульт;
- встроенный электрический насос - компрессор с приводом от электродвигателя, управляемый вручную, с клапаном переключения для создания низкого отрицательного и положительного избыточного давления.
Электропитание насоса - компрессора осуществляется от двух батареек типа D.

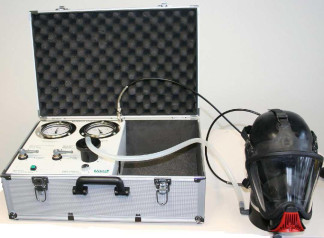

Общий вид прибора с муляжем головы для проверки масок приведен на рисунке 1.
Пломбирование приборов контрольно-измерительных Multitest plus Koffer не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления: | от -3 до 3 |
| -канал низкого давления, кПа (мбар) | (от -30 до 30) |
| -канал среднего давления, МПа (бар) | от 0 до 1,6 (от 0 до 16) |
| Пределы допускаемой основной приведенной погрешности измерений давления, % ДИ -канал низкого давления | ±1,6 |
| -канал среднего давления | ±1,0 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % от верхнего предела измерений -канал низкого давления | ±0,6 |
| -канал среднего давления | ±0,4 |
| Нормальные условия измерений - температура окружающей среды, С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 95 до 105 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цена деления шкалы: -канал низкого давления, кПа (мбар) -канал среднего давления, кПа (бар) | 0,05 (0,5) 50 (0,5) |
| Предельно допустимое давление, % от верхнего предела измерений | 125 |
| Напряжение питания постоянного тока, В | 3 |
| Г абаритные размеры, мм, не более длина ширина высота | 550 210 360 |
| Масса прибора в чемодане, кг , не более | 10 |
| Условия эксплуатации: - температура окружающей среды, С - относительная влажность воздуха, %, не более | от +5 до +50 80 |
| Срок службы, лет, не менее | 10 |
наносится типографским способом на титульные листы Руководства по эксплуатации и паспорт, методом наклейки - на прибор.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор контрольно измерительный | ||
| Multitest plus Koffere составе: | ||
| - пульт с манометрами | - | 1 шт. |
| - надуваемый испытательный муляж | - | |
| головы с наполнительным шлангом; | 1 шт. | |
| - комплект ЗИП; | - | 1 комплект |
| - батарейка типа D | 2 шт. | |
| - набор переходников и адаптеров для | - | 1 набор* |
| проверок масок, легочных автоматов и | ||
| костюмов химзащиты. | - | |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | 1 экз. | |
| Методика поверки | МП 231-0050-2018 | 1 экз.** |
| Примечание: * поставляется по заказу | ||
| ** на партию, поставляемую в один адрес | ||
осуществляется по документу МП 231-0050-2018 «ГСИ. Приборы контрольно-измерительные Multitest plus Koffer. Методика поверки», утвержденому ФГУП «ВНИИМ им. Д.И.Менделеева» 12.02.2018г.
Основные средства поверки:
- калибратор давления портативный Метран-501-ПКД-Р с модулями давления, диапазоны измерений (от -25 до 0) кПа, (от 0 до 25) кПа, (от 0 до 2,5) МПа, пределы допускаемой основной приведенной погрешности ± 0,05 %, регистрационный номер в Федеральном информационном фонде 22307-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.802 -2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104Па
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
Техническая документация «MSA Europe GmbH», Швейцария
