| Номер в госреестре | 73139-18 |
| Наименование СИ | Преобразователи измерительные постоянного тока в напряжение |
| Обозначение типа СИ | TBR-08 |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ"), Московская обл., г. Щелково |
| Год регистрации | 2018 |
| Срок свидетельства | 16.11.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные постоянного тока в напряжение TBR-08 (далее -ИПТН) предназначены для преобразования силы постоянного тока в напряжение для согласования токовых выходов измерительных преобразователей с входами средств измерений напряжения.
Принцип действия ИПТН заключается в том, что выходной ток первичного измерительного преобразователя, подключенного к входным клеммам ИПТП, протекает через прецизионный резистор. Падение напряжение на прецизионном резисторе пропорционально выходному току измерительного преобразователя. Коэффициент преобразования ИПТН равен сопротивлению прецизионного резистора. Напряжение с прецизионного резистора поступает на выходные клеммы ИПТН.
ИПТН представляет из себя плату, установленную в пластиковый корпус. На плате ИПТН расположены прецизионные резисторы, светодиодный индикатор наличия напряжения питания, диод для защиты от неправильного подключения питания, пассивные элементы электронной схемы, блоки клемм для подключения входных и выходных сигналов.
Пломбирование преобразователей не предусмотрено.

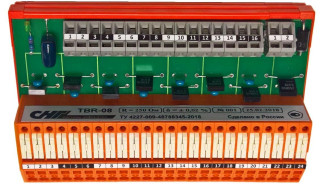

Общий вид преобразователей измерительных постоянного тока в напряжение TBR-08 приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальный диапазон входного сигнала силы постоянного тока, мА | от 4 до 20 | |
| Пределы допускаемой относительной погрешности преобразования силы постоянного тока в напряжение*, % | ± 0,02**; ± 0,1** | |
| Максимальный входной ток, мА | 25 | |
| Номинальный диапазон выходного сигнала напряжения постоянного тока, В | от 0,48 до 2,40 | от 1,00 до 5,00 |
| Номинальное выходное сопротивление*, Ом | 120** | 250** |
| * - в зависимости от заказа, при этом должно выполняться условие ARВХ;| < 0,5 Ом ** - в зависимости от заказа значение наносится на корпус ИПТН и указывается в руководстве по эксплуатации и паспорте на ИПТН | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов преобразования, шт. | 8 |
| Г абаритные размеры: - длина, мм, не более - ширина, мм, не более - высота, мм, не более | 135 80 55 |
| Масса, кг, не более | 0,250 |
| Напряжение питания подключаемых измерительных преобразователей, В, не более | 25 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность воздуха, %, не более | от 0 до +40 от 84 до 106 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на паспортную табличку ИПТН, титульные листы паспорта и инструкции по эксплуатации методом компьютерной графики.
Таблица 3 - Комплектность преобразователей измерительных постоянного тока в напряжение
TBR-08
| Наименование | Обозначение | Количество |
| Преобразователь измерительный постоянного тока в напряжение TBR-08 | - | 1 |
| Паспорт | РХ.7000.51.01.000 ПС | 1 |
| Руководство по эксплуатации | РХ.7000.51.01.000 РЭ | 1 |
| Методика поверки | - | 1 |
осуществляется по документу МП 73139-18 «ГСИ. Преобразователи измерительные постоянного тока в напряжение TBR-08. Методика поверки»», утвержденному ФБУ «ЦСМ Республики Башкортостан» 30 августа 2018 г.
Основные средства поверки:
- калибратор многофункциональный AOIP CALYS 150R, (регистрационный номер в Федеральном информационном фонде 48000-11);
- калибратор-вольтметр универсальный Н4-12, (регистрационный номер в Федеральном информационном фонде 37463-08);
- омметр Щ306, (регистрационный номер в Федеральном информационном фонде 10983-97).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИПТН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ 4227-009-48788345-2018. Преобразователь измерительный постоянного тока в напряжение TBR-08. Технические условия
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
